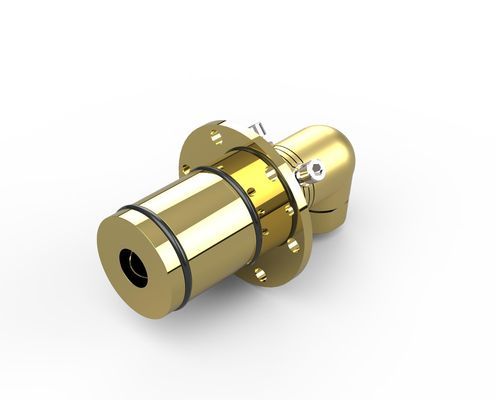

Drehdurchführung für Wasser 1000C - T1 series

EdelstahlMessingFlansch

Übersicht
Die Serie 1000C-T1 ist ein Drehgelenk für Wasser, entwickelt für CCM-Linien (coating/curtain). Es bietet einen Einzelfluss mit Flanschgehäuse und korrosionsbeständigen Materialien, geeignet für Wasser und allgemeine Gebrauchsmittel.

3D-Ansicht
Interaktives 3D-Modell zur detailgenauen Betrachtung verfügbar (3D-Viewer / GLB-Modell).

Hauptmerkmale

• Einzelfluss-Konfiguration
• Flanschgehäuse für einfache Montage
• Edelstahlwelle
• Bronzelager und Dichtungssatz Teflon + Viton
• Geschmiedetes Messinggehäuse
• Für einfache Montage ausgelegt

Varianten
Mehrere Varianten verfügbar, einschließlich Einzel- oder Doppelstrom, Gewinde- oder Flanschanschlüssen und kundenspezifischen Kombinationen zur Anpassung an Montage- und Prozessanforderungen.

Technische Zusammenfassung

• Medien: Wasser und allgemeine Gebrauchsflüssigkeiten
• Max. Drehzahl: 100 U/min
• Max. Druck: 10 Bar
• Max. Temperatur: 120 °C
• Anschlusstypen: BSP, BSPP, NPT

Technische Spezifikationen

• Serie: 1000C-T1 Series
• Anwendung: Drehgelenk für CCM-Linien (Wasser)
• Flusskonfiguration: Einzelfluss (Doppelstromvarianten verfügbar)
• Gehäuse: Flanschgehäuse (Gewindevarianten verfügbar)
• Wellenmaterial: Edelstahl
• Lager & Dichtungen: Bronzelager; Dichtungssatz Teflon + Viton
• Gehäusematerial: Geschmiedetes Messing
• Montage: Für einfache Montage konzipiert
• Medium-Kompatibilität: Wasser und allgemeine Gebrauchsflüssigkeiten
• Maximale Drehzahl: 100 U/min
• Maximaler Druck: 10 Bar
• Maximale Temperatur: 120 °C
• Unterstützte Anschlüsse: BSP, BSPP, NPT
