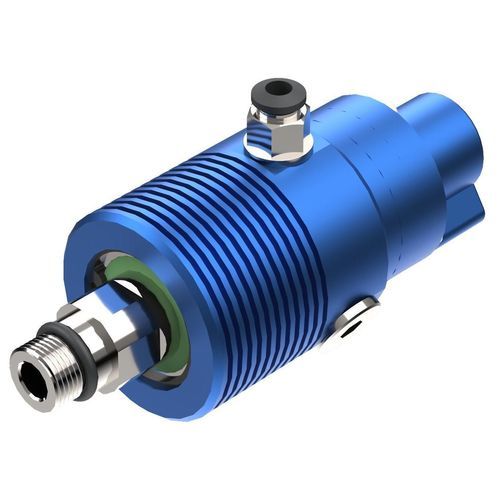

Drehdurchführung für Kühlflüssigkeiten 125 series

Präzisionfür Drehtischfür Werkzeugmaschinen

Produktübersicht
Drehgelenk für den Durchfluss von borhaltigem ölhaltigem Kühlmittel an CNC-Maschinen und vertikalen Bearbeitungszentren. Für vollkapazitären Durchfluss an Spindel-/Drehstellen ausgelegt; Gehäuse aus korrosionsgeschütztem Aluminium und Dichtelemente aus Siliziumkarbid für die Kompatibilität mit öligen Wasser-Kühlmedien.

Hauptmerkmale

• Kühlmittel-Drehgelenk für borhaltige ölhaltige Medien
• Vollkapazitäre Fluidübertragung (voller Durchgang)
• Dichtelemente aus Siliziumkarbid
• Gehäuse aus korrosionsgeschütztem Aluminium
• Gewindeoptionen: Sondergewinde verfügbar; optional BSP, NPT, UNF
• Ablauflöcher
• Einfache Montage

Technische Daten

• Medienart: Kühlmittel (borhaltiges öl/wasser)
• Max. Drehzahl: 15000 U/min
• Max. Druck: 60 Bar
• Max. Temperatur: 70 °C
• Rotorgröße: Metrisch 16×1,5 (LH und RH)
• Anschlussart: Metrisch

Eigenschaften / technische Spezifikationen

• Anwendung: Für CNC-Maschinen und vertikale Bearbeitungszentren; Drehgelenke für den Durchfluss von borhaltigem ölhaltigem Kühlmittel
• Flüssigkeitskompatibilität: Borhaltige öl/wasser-Mischung / Kühlmittel
• Dichtungsmaterial: Dichtelemente aus Siliziumkarbid
• Gehäusematerial: Aluminium (korrosionsgeschützt)
• Gewindeoptionen: Sondergewinde verfügbar; optional BSP, NPT, UNF
• Funktionen: Vollkapazitäre Fluidübertragung; Ablauflöcher; einfache Montage
• Betriebsgrenzen: Bis zu 15000 U/min, bis zu 60 Bar, bis zu 70 °C
• Verfügbare Rotorgrößen: Metrisch 16×1,5 (LH und RH)
