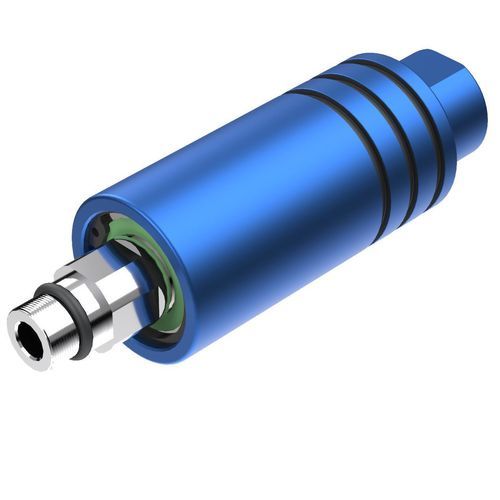

Drehdurchführung für Kühlflüssigkeiten 130 series

Präzisionfür Drehtischfür Werkzeugmaschinen

Überblick
Drehdurchführung für den Durchlass von borhaltigem ölhaltigem Kühlmittel in CNC-Maschinen und vertikalen Bearbeitungszentren. Bietet vollquerschnittigen Fluidtransport; eine 3D-Ansicht des Produkts ist zur Detailinspektion verfügbar.

Hauptmerkmale

• Drehdurchführung für borhaltiges ölhaltiges Kühlmittel, geeignet für CNC-Maschinen und vertikale Bearbeitungszentren
• Volle Kapazität für Fluidübertragung zur Aufrechterhaltung ununterbrochener Kühlmittelzufuhr
• Dichtelemente aus Siliziumcarbid (SiC) für hohe Verschleißfestigkeit und chemische Verträglichkeit
• Aluminiumgehäuse mit Korrosionsschutzbehandlung für Werkstattumgebungen
• Konstruktion für einfache Montage und Wartung

Technische Daten

• Medientyp: Kühlmittel (ölbasiert, mit Bor)
• Max. Drehzahl: 8000 U/min
• Max. Druck: 40 bar
• Max. Temperatur: 70 °C
• Rotorgrößen: Metrisch 16x1,5 LH und 16x1,5 RH
• Anschlusstyp: Metrisch

Anwendungen und Spezifikationen

• Bestimmt für die Zirkulation von borhaltigem ölhaltigem Kühlmittel in CNC-Maschinen und vertikalen Bearbeitungszentren
• Geeignet für kontinuierliche Kühlmittelzufuhr bei Hochgeschwindigkeitsbearbeitung
• Materialauswahl (SiC-Dichtungen, Aluminiumgehäuse) zur Verträglichkeit mit Kühlmittelchemie und Werkstattbedingungen
• Betriebsgrenzen: bis 8000 U/min, 40 bar, 70 °C — Systemkompatibilität vor Integration prüfen
• Metrische mechanische Schnittstellen für vereinfachte Installation und Austausch
