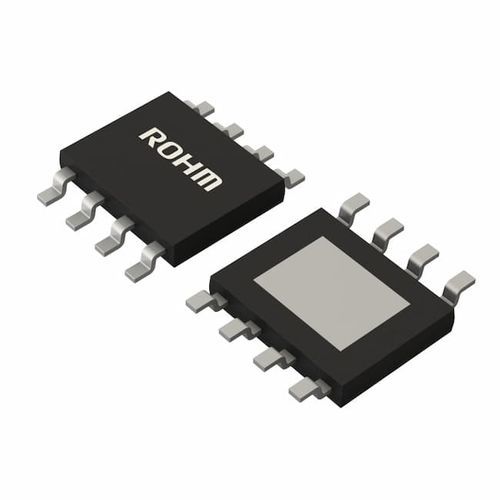

Wandler IC / Leistung BD7F200UEFJ-LB

isoliert

Dieses Produkt garantiert die langfristige Verfügbarkeit der Stromversorgung auf dem Markt für industrielle Messgeräte. BD7F200 ist ein optokopplerloser isolierter Flyback-Wandler. Ein Optokoppler oder die Rückkopplungsschaltung der Tertiärwicklung, die bei konventionellen Anwendungen zur Erzielung einer stabilen, durch einen Transformator isolierten Ausgangsspannung erforderlich ist, wird überflüssig, so dass die Anzahl der Teile drastisch reduziert wird, was zu einer kleinen und hochzuverlässigen isolierten Stromversorgung führt. Darüber hinaus werden durch die Verwendung der Original Adapted-Type ON-Time Control Technology die externen Phasenkompensationsteile überflüssig, so dass eine hocheffiziente isolierte Stromversorgungsanwendung leicht hergestellt werden kann. Merkmale: Garantierte Langzeitverfügbarkeit der Stromversorgung für Keine Notwendigkeit für einen Optokoppler oder eine Transformator-Tertiärwicklung wicklung. Die Ausgangsspannung kann über zwei externe Widerstände und das Übersetzungsverhältnis eingestellt werden die Ausgangsspannung kann durch zwei externe Widerstände und das Übersetzungsverhältnis des Transformators eingestellt werden. Es wird ein schnelles Lastverhalten realisiert und externe Phasenkompensationsteile sind nicht erforderlich feste Schaltfrequenz und geringe AusgangswelligkeitHocheffizienter Schwachlastmodus verfügbar (PFM) shutdown / Enable ControlEingebauter n-Kanal MOSFETSSoftstartfunktionAusgangslastkompensationsfunktionSchutzfunktionen: VIN-Unterspannungsabschaltung (VIN UVLO) Überstromschutz (OCP) Thermischer Abschaltschutz (TSD)
