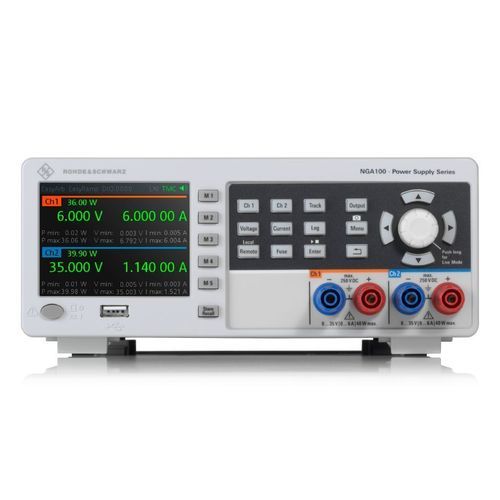

Tischnetzteil R&S®NGA100

DCgesteuertKonstantstrom

Kurzbeschreibung
R&S®NGA100 DC-Netzgeräte sind linear, kompakt und einfach zu bedienen. Alle Modelle bieten ausgezeichnete Rücklesegenauigkeit und einen speziellen Messbereich für niedrige Stromstärken. Die Geräte unterstützen Datenaufzeichnung, Arbiträrsignal-Generierung (EasyArb auf CH1), integrierte Statistikfunktionen und Remote Sensing. Sie verfügen über moderne Schutzfunktionen und verschiedene Fernsteuerschnittstellen (u. a. USB, LAN).

Hauptmerkmale

• Max. Ausgangsleistung: bis zu 80 W (je nach Modell)
• Max. Spannung pro Kanal: 35 V oder 100 V (modellabhängig)
• Max. Stromstärke pro Kanal: 2 A oder 6 A (modellabhängig)
• Erweiterter Spannungs-/Strombereich durch Kanalzusammenschaltung (Channel Fusion): z. B. bis zu 200 V seriell bzw. bis zu 12 A parallel
• Intuitiver Online-Produktkonfigurator mit transparenter Preisgestaltung (Produktservice-Funktion)

Anwendungsbereiche
Forschung & Entwicklung, IoT-Low-Power-Design-Entwicklung, Fertigung, Bildung und allgemeine Prüfstandsanwendungen.

Besondere Funktionen

• Lineares Ausgangsdesign für minimale Restwelligkeit und geringes Rauschen
• FlexPower: maximale Leistung über einen weiten Arbeitsbereich (FlexPower-Kurven)
• Integrierte Statistikfunktionen: Anzeige minimaler und maximaler Werte für Leistung, Spannung und Stromstärke
• Messbereich für niedrige Stromstärken: Ströme ≤ 200 mA mit 1 µA Auflösung; typische Genauigkeit für Niedrigstrommessungen angegeben
• Arbiträrfunktion (EasyArb) auf CH1
• Fernsteuerschnittstellen: USB-TMC, USB-CDC (Virtual COM) und LAN
• Umfangreiche Schutzfunktionen: OVP, OCP, OPP, OTP; FuseLink-Funktion (bei bestimmten Modellen)

Modelle (Auszug von Gerätevarianten)

• R&S®NGA101 – 1 Ausgangskanal, max. 40 W, 0 V bis 35 V, 0 A bis 6 A
• R&S®NGA141 – 1 Ausgangskanal, max. 40 W, 0 V bis 100 V, 0 A bis 2 A
• R&S®NGA102 – 2 Ausgangskanäle, max. 80 W, 0 V bis 35 V, 0 A bis 6 A
• R&S®NGA142 – 2 Ausgangskanäle, max. 80 W, 0 V bis 100 V, 0 A bis 2 A

Hinweis zu Betrieb und Zusammenschaltung
Die Ausgangskanäle ausgewählter Modelle lassen sich seriell oder parallel zusammenschalten (Channel Fusion), um höhere Spannungen bzw. Stromstärken zu erzielen; im Serienmodus erfolgt die Verbindung intern, im Parallelmodus ist eine externe Verdrahtung erforderlich.

caractéristiques / spécifications techniques

• Anzahl Ausgangskanäle: R&S®NGA101 / R&S®NGA141 = 1; R&S®NGA102 / R&S®NGA142 = 2
• Gesamtausgangsleistung: R&S®NGA101 / R&S®NGA141 = max. 40 W; R&S®NGA102 / R&S®NGA142 = max. 80 W
• Maximale Ausgangsleistung pro Kanal: 40 W
• Ausgangsspannung pro Kanal: R&S®NGA101, R&S®NGA102 = 0 V bis 35 V; R&S®NGA141, R&S®NGA142 = 0 V bis 100 V
• Max. Ausgangsstrom pro Kanal: R&S®NGA101, R&S®NGA102 = 6 A; R&S®NGA141, R&S®NGA142 = 2 A
• Spannungswelligkeit und Rauschen (20 Hz – 20 MHz): R&S®NGA101/102 < 0,5 mV (eff.), < 10 mV pp (gemessen); R&S®NGA141/142 < 1,5 mV (eff.), < 20 mV pp (gemessen)
• Stromwelligkeit und Rauschen (20 Hz – 20 MHz): < 500 µA (eff.) (gemessen)
• Lastausregelzeit (10 % bis 90 % Lastsprung): R&S®NGA101/102 < 100 µs; R&S®NGA141/142 < 50 µs (gemessen)
• Einstellauflösung Spannung: 1 mV
• Einstellauflösung Stromstärke: 1 mA
• Rückleseauflösung Spannung: 1 mV
• Rückleseauflösung Stromstärke: 100 µA (für Ströme < 200 mA: 1 µA)
• Rücklesegenauigkeit Spannung: < 0,02 % + 5 mV (NGA101/102); < 0,02 % + 10 mV (NGA141/142)
• Rücklesegenauigkeit Stromstärke: < 0,03 % + 500 µA
• Messfunktionen: Spannung, Stromstärke, Leistung
• Schutzfunktionen: OVP, OCP, OPP, OTP; FuseLink-Funktion bei R&S®NGA102 und R&S®NGA142
• Trigger-Eingang/-Ausgang: verfügbar mit Option R&S®NGA-K103
• Arbiträrfunktion: nur CH1 (EasyArb)
• Datenaufzeichnung: Standard
• Display: 3,5" QVGA
• Anschlüsse Rückseite: 8-pol. Anschlussblock (Ausgänge, Remote Sensing)
• Fernsteuerschnittstellen: USB-TMC, USB-CDC (Virtual COM) und LAN (Standard)
• Abmessungen (B × H × T): 222 mm × 97 mm × 448 mm
• Gewicht (typ.): R&S®NGA101 6,6 kg; R&S®NGA141 6,9 kg; R&S®NGA102 7,0 kg; R&S®NGA142 7,3 kg
• Gestelleinbau: R&S®HZN96, Platz für zwei Geräte (19", 2 HE)
