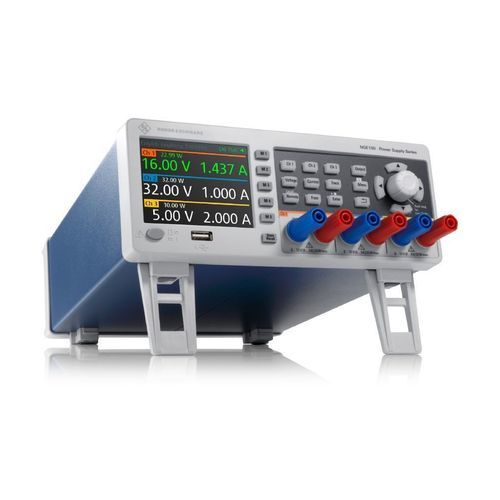

Tischnetzteil R&S®NGE100B

DCgesteuertKonstantstrom

Präsentation
Die R&S®NGE100B‑Serie umfasst DC‑Netzgeräte als 2‑kanalige (R&S®NGE102B) und 3‑kanalige (R&S®NGE103B) Varianten. Die Geräte bieten geringe Restwelligkeit, integrierte Messfunktionen und flexible Kanalkombinationen. Einsatzbereiche sind F&E, Ausbildung, Fertigungstests sowie Wartung. Ein Online‑Konfigurator ermöglicht die Auswahl von Optionen und Preistransparenz.

Typische Anwendungen

• Forschung & Entwicklung und Validierung
• Hochschul‑ und Ausbildungslabore
• Funktionstests und Burn‑In in der Produktion
• Wartungs‑ und Reparaturarbeitsplätze

Hauptmerkmale

• Modelle: R&S®NGE102B (2 Kanäle), R&S®NGE103B (3 Kanäle)
• Max. Ausgangsleistung: 66 W (NGE102B) / 100 W (NGE103B)
• Ausgangsspannung pro Kanal: 0 V bis 32 V
• Ausgangsstrom pro Kanal: 0 A bis 3 A
• Standard‑Schnittstelle: USB (VCP/TMC); optional: LAN (LXI), WLAN, digitale I/O (4 bit)
• Frontanschlüsse: 4‑mm Sicherheitsklemmen

Merkmale & Vorteile

• Galvanisch getrennte, erdfreie Kanäle – jeder Kanal ist vom Gehäuse getrennt, erleichtert Reihen‑/Parallelschaltungen und verhindert Masseprobleme bei komplexen DUTs.
• Paralleler und serieller Betrieb – Kanäle können für höhere Spannungen in Reihe geschaltet werden (bis 96 V mit NGE103B, bis 64 V mit NGE102B) oder parallel für höhere Ströme (bis 6 A mit zwei Kanälen, bis 9 A mit drei Kanälen).
• Schutzfunktionen pro Kanal – einstellbare OCP (elektronische Sicherung), OVP und OPP; bei Grenzverletzung schaltet der Kanal ab und meldet den Zustand; FuseLink erlaubt die Verknüpfung von Überstromschutz zwischen Kanälen.
• Übersichtliche Anzeige – 3,5" QVGA‑Farbdisplay (320×240) mit Farbcodierung für CV/CC/inaktiv und blauem Hintergrund für den aktiven Stellwert.
• Mess‑ und Spezialfunktionen – integrierte Messung von Spannung, Strom, Leistung und Energie; EasyArb‑Funktion; FuseLink und Sicherungsverzögerung.

Verfügbare Modelle (Kurzfassung)

• R&S®NGE102B — 2 Kanäle; Max. Leistung 66 W; Ausgang 0–32 V / Kanal; 0–3 A / Kanal
• R&S®NGE103B — 3 Kanäle; Max. Leistung 100 W; Ausgang 0–32 V / Kanal; 0–3 A / Kanal

Optionen & Zubehör

• R&S®NGE‑K101 — LAN (LXI) Fernsteuerungsoption mit integriertem Webserver
• R&S®NGE‑K102 — Wireless LAN Option
• R&S®NGE‑K103 — Digitale Trigger‑I/O (4‑bit) Option
• R&S®HZC95 — 19" Rack‑Adapter, 2 HE

Caractéristiques / spécifikationen

• Anzahl Ausgangskanäle: 2 (NGE102B) / 3 (NGE103B)
• Gesamtausgangsleistung: max. 66 W / 100 W
• Max. Ausgangsleistung pro Kanal: 33,6 W
• Ausgangsspannung pro Kanal: 0 V bis 32 V
• Max. Ausgangsstrom pro Kanal: 3 A
• Spannungswelligkeit & Rauschen (20 Hz–20 MHz): typ. < 1,5 mV RMS; < 20 mV Spitze‑Spitze (gemessen)
• Stromwelligkeit & Rauschen (20 Hz–20 MHz): < 2 mA RMS (gemessen)
• Lastausregelzeit (10%→90% innerhalb ±20 mV): < 200 µs (gemessen)
• Einstell-/Rückleseauflösung: 10 mV (Spannung), 1 mA (Strom)
• Rücklesegenauigkeit: < 0,1 % + 20 mV (Spannung), < 0,1 % + 5 mA (Strom)
• Display: 3,5" QVGA (320 × 240)
• Fernschnittstellen: USB Standard; LAN (LXI) optional
• Frontanschlüsse: 4‑mm Sicherheitsklemmen
• Abmessungen (B × H × T): 222 mm × 97 mm × 310 mm
• Gewicht: ca. 4,9–5,0 kg
