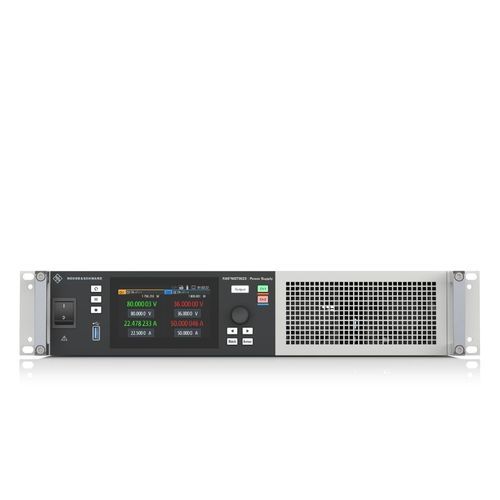

2U-Stromversorgung R&S®NGT3600

DCDoppelausgangEinfachausgang

Produktübersicht
Die R&S®NGT3600 Serie bietet ein kompaktes programmierbares DC-Netzgerät mit einer oder zwei vollständig unabhängigen 1800 W Ausgängen. Jeder Ausgang liefert bis zu 80 V oder 50 A. Das Gerät verfügt über Autoranging (FlexPower), QuickArb, EasyRamp, Remote Sensing, einen 4,3" Touchscreen und integriertes Datenlogging zur Beschleunigung von Testabläufen und zur Reduzierung von Konfigurationsfehlern.

Hauptmerkmale

• Max. Ausgangsleistung: 3600 W (zwei Ausgänge)
• Max. Spannung pro Ausgang: 80 V
• Max. Strom pro Ausgang: 50 A
• Erweiterbar auf bis zu 480 V oder 300 A im Multi-Device-Modus
• Intuitiver Online-Produktkonfigurator mit transparenten Preisen

Merkmale & Vorteile

• 4,3" hochauflösender Touchscreen: schnelle Navigation und virtuelle Tastatur; übersichtliche Kanalansicht mit Status, Statistik und aktiven Schutzfunktionen.
• Autoranging (FlexPower): passt automatisch Spannungs-/Strombereich an, um die maximale Leistung jedes Kanals über weite Bereiche zu nutzen.
• Channel fusion: beide Ausgänge in Reihe für höhere Spannung oder parallel für höheren Strom kombinierbar.
• Multi-Device-Modus: bis zu sechs Ausgänge über mehrere R&S®NGT3600 Geräte synchronisieren (Host/Client) für skalierbare Hochspannungsstacks oder Hochstrom-Anwendungen.
• Integrierte Messungen: pro Ausgang Spannung und Strommessung mit hoher Auflösung (bis 1 mV / 100 µA) sowie Statistiken (Min/Max/Mittel) für Leistung, Spannung, Strom und Energie.
• Datenaufzeichnung: gleichzeitige Spannung- und Stromaufzeichnung aller Ausgänge; zeitgestempelte CSV-Exporte für Analyse und Dokumentation.
• Arbitrary (QuickArb): zeitvariierende Spannung-/Stromsequenzen mit Haltezeiten bis 1 ms, geeignet für realistische Stresstests.

Verfügbare Modelle
R&S®NGT3621 | 1 Ausgang | Max. Ausgangsleistung: 1800 W | Spannung pro Kanal: max. 80 V | Strom pro Kanal: max. 50 A | Ab 8.250 EUR
R&S®NGT3622 | 2 Ausgänge | Max. Ausgangsleistung: 3600 W | Spannung pro Kanal: max. 80 V | Strom pro Kanal: max. 50 A | Ab 12.500 EUR

Technische Daten

• Number of output channels: 1 oder 2
• Total output power: max. 1800 W (einzeln) / 3600 W (zwei Kanäle)
• Maximum output power per channel: 1800 W
• Maximum output voltage per channel: 80 V
• Maximum output current per channel: 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) gemessen; < 10 mV (Vpp) gemessen
• Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) gemessen
• Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms (gemessen)
• Programming resolution voltage: 1 mV
• Programming resolution current: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: 100 µA (allgemein); 5 µA für ≤ 2.5 A
• Readback accuracy voltage: < 0.03% + 6 mV
• Readback accuracy current: < 0.05% + 8 mA (allgemein); < 0.05% + 500 µA für ≤ 2.5 A
• Measurement functions: voltage, current, power, energy
• Protection functions: OVP, OCP, OPP, OTP
• FuseLink-Funktion und Sicherungsverzögerung beim Einschalten der Ausgabe: vorhanden
• Remote sensing: vorhanden
• Trigger input/output: vorhanden
• Arbitrary function: QuickArb
• Data logging: 100 samples/s
• Display: TFT 4.3" 480 × 272 Pixel WVGA Touchscreen
• Remote control interfaces (standard): USB, LAN
• Abmessungen (B × H × T): 481 mm × 88 mm × 565 mm
• Gewicht: 13.5 kg / 18.5 kg
