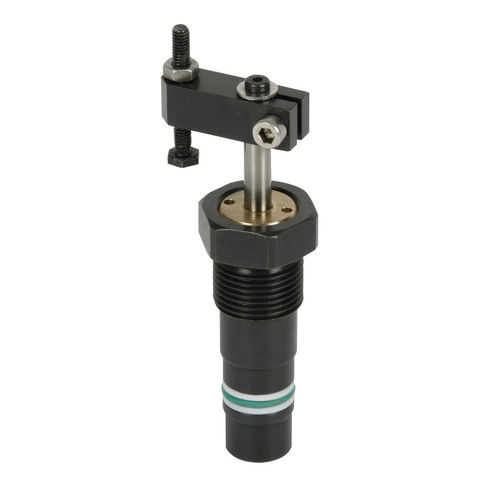

Hydraulische Spannvorrichtung B1.848 series

Schwenkdoppeltwirkendeinfach

Einschraubausführung doppelt wirkend max. Betriebsdruck 150 bar Hydraulische Schwenkspanner werden zum Spannen von Werkstücken eingesetzt, bei denen die Spannpunkte beim Be- und Entladen der Vorrichtung frei sein müssen. Mini-Schwenkspanner sind besonders geeignet für die Bearbeitung kleiner dünnwandiger Werkstücke, bei denen nur geringe Spannkräfte benötigt werden. Mini-Schwenkspanner sind eine interessante Alternative zu pneumatischen Spannelementen, da sie einen wesentlich geringeren Platzbedarf haben. Der doppelt wirkende Mini-Schwenkspanner arbeitet als Zugzylinder, bei dem ein Teil des Gesamthubes als Schwenkhub zum Drehen des Kolbens benutzt wird. Es gibt rechts- und linksschwenkende Ausführungen mit 90, 60 und 45 Grad Schwenkwinkel. Die 0-Grad-Ausführung kann als Druck- und Zugzylinder mit verdrehgesichertem Kolben eingesetzt werden. Die Spanneisen werden auf der Kolbenstange festgeklemmt. Eine Sicherungsschraube verhindert eine axiale Verschiebung.
