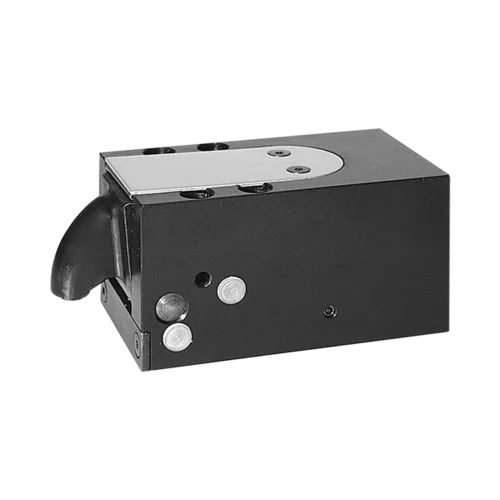

Hydraulische Spannvorrichtung B1.8231 series

für Werkstückezur maschinellen Fertigungdoppeltwirkend

mit optionaler Positionskontrolle doppelt wirkend max. Betriebsdruck 500 bar Die Flachspannpratze ist ein doppelt wirkendes hydraulisches Spannelement, bei dem der Kolben über ein Pleuel auf einen Spannhebel wirkt. In entspannter Stellung ist der Spannhebel völlig zurückgeschwenkt, und die Werkstücke können frei von oben eingelegt werden. Als Spannstelle genügt eine Tasche etwas größer als die Spannhebelbreite. An der Spannstelle übernimmt das Element Querkräfte. Die Einleitung der Spannkräfte erfolgt bei Spannhöhe h3 senkrecht nach unten; damit werden Verformungen durch Schrägzug vermieden.
