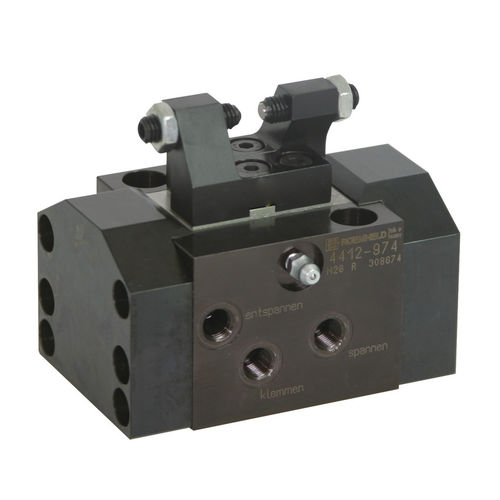

Schwimmendes Klemmelement B1.732 series

hydraulischfür Werkstückezur maschinellen Fertigung

getrennter Klemmenanschluss doppelt wirkend max. Betriebsdruck 250 bar Der positionsflexible Spanner ist ein kleiner Spannstock mit zwei beweglichen Backen, die über einen gemeinsamen Hydraulikanschluss betätigt werden. Dabei wird das Werkstück, unabhängig von seiner Position innerhalb des Spannbereiches, zangenartig (schwimmend) gespannt. Danach werden über einen separaten Klemmanschluss die beiden Backen hydraulisch festgeklemmt. Das gespannte Werkstück kann nun nicht mehr „wegschwimmen“, wenn Bearbeitungskräfte eingeleitet werden. Die Beaufschlagung des Klemmanschlusses kann über ein Zuschaltventil oder einen zweiten Spannkreis gesteuert werden. Positionsflexible Spannelemente werden zum Stützen und Spannen von labilen Werkstückpartien eingesetzt. Sie passen sich der Position der Spannstelle an, ohne diese zu verformen. Sie wirken schwingungsdämpfend und nehmen Bearbeitungskräfte aus allen Richtungen auf.
