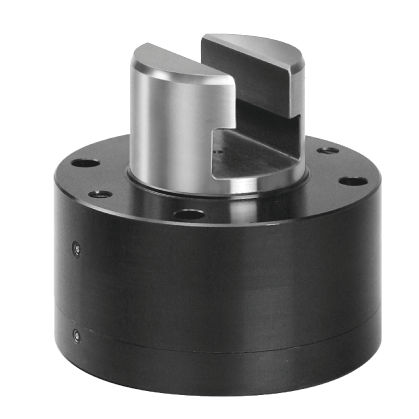

Zugspanner mit T-Nuten 4.2350 series

doppeltwirkendhydraulisch

Das Zugspannelement mit T- Nute erleichtert eine Werkzeugnormung mittels werkzeugseitigen T- Nutenleisten bzw. T- Nutensteinen. Die Hydraulikölversorgung erfolgt über tisch- bzw. stößelseitige Bohrungen oder Rohrleitungen. Zuganker und Kolben sind gehärtet und geschliffen. Die Hydraulik ist schmutzgeschützt durch Abstreifringe. Einsatzbereiche • Einbau in Pressenstößel • Einbau in Pressentisch • integriert in Zwischenplatte • bei begrenzten Platzverhältnissen Vorteile • Kompakte Bauform • Tisch und Stößel bleiben auch für manuelles Spannen verwendbar • Ideale Kraftübertragung bei zentraler Anordnung der Elemente • Optimale Ausnutzung der Tisch- und Stößelfläche
