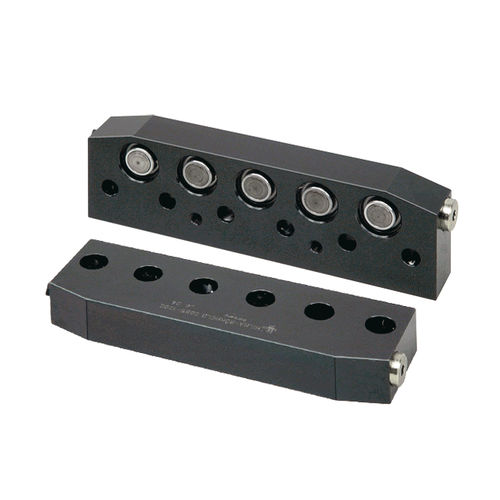

Hydraulisches Klemmelement 2.209 series

mechanischFederdruckkompakt

einfach wirkend mit Federrückstellung mit Einpress- oder Einbaukolben Die Spannleiste wird in Verbindung mit einer Zwischenleiste direkt auf den Pressentisch oder -stößel angeschraubt. Spannen auf dem Werkzeugspannrand durch Beaufschlagung der 5 nebeneinander angeordneten Kolben mit einem Druckmedium und Lösen durch Federkraft. Ölzufuhr durch beidseitig angeordnete G1/4 Leitungsanschlüsse. Flache Bauweise mit Werkzeugeinführschrägen. Spannkraft bis 35 kN gleichmäßig verteilt auf 5 Kolben. Bei der Verwendung von mehreren Spannleisten in einer Reihe werden die Elemente über Schlauch- oder Rohrleitungen verbunden. Einsatzbereiche • an Pressentisch und -Stößel fest installiert • an Maschinen und Anlagen zum Spannen und Klemmen Besondere Merkmale • sehr flache und kompakte Bauweise • voll belastbare Hubbegrenzung • geringer Montageaufwand • leicht nachrüstbar
