Hydraulische Überladebrücke G 8300

mit Klappkeil

Produktübersicht

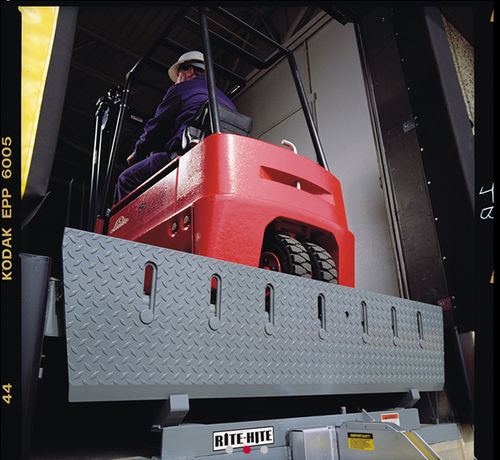

Hydraulische Safe-T-Lip Überladebrücken bieten dauerhaften Schutz an unbeaufsichtigten Verladestellen durch eine 130 mm hohe Safe-T-Lip Barriere, die einen 45 kN Gabelstapler bei 5 km/h stoppen kann. Die G 8300 vereint automatische Klappenpositionierung, hydraulische Höhenkompensation und eine robuste Plateaukonstruktion für anspruchsvolle industrielle Ladeanwendungen.

G 8300 Merkmale und Vorteile

• Safe-T-Lip Barriere 130 mm, ausgelegt zum Stoppen eines 45 kN Gabelstaplers bei 5 km/h; Barriere wird automatisch positioniert, wenn die Brücke in die Lagerstellung zurückkehrt.
• Standardklappenlänge 450 mm (konisch bei Nennbreiten > 2000 mm) und einziehbares Klappendesign für uneingeschränkten Endladezugang.
• Mikroprozessorsteuerung mit Rückkehr-zum-Andockpunkt-Funktion (standard/konfigurierbar) zur Unterstützung von Stapler-Querverkehr und anpassbaren Betriebsabläufen.
• Relaissteuerung als Option für einfachere Installationen ohne Rückkehrfunktion.
• Robuste Box-Plattformkonstruktion mit verschweißten Trägern und rutschfester (Tritt-)Platte für zuverlässige Lastaufnahme.
• Sanfte Übergänge: konstanter Radien am hinteren Scharnier, Zweipunkt-Kronensteuerung am vorderen Klappenscharnier und erweiterte Klappenschrägung für sicheren Fahrzeug- und Guttransfer.
• Komensation für schrägstehende LKW-Ladeflächen bis zu 100 mm bei gleichzeitig bündigem Abschluss zur Grubenrückwand.
• Zuverlässiges hydraulisches Hebesystem mit zwei Hauptheb cylinders mit integriertem Geschwindigkeitsersatz (Freifallschutz) und einem Antriebspaket an der Vorderseite der Plattform zur einfachen Wartung.
• Doppeltwirkender Klappenzylinder für positive Aus- und Einfahrbewegung der Klappe.
• Wartungsstütze zur Sicherung von Plattform und Klappe bei Servicearbeiten.
• Integrierter Trittgitter-Schutz mit gelb/schwarzen Warnstreifen lackiert für perimeternahe Sicherheit.

Technische Daten

• Modell: G 8300
• Barrierenhöhe: Safe-T-Lip 130 mm
• Konstruktive Belastungswiderstand: stoppt einen 45 kN Gabelstapler bei 5 km/h
• Standardklappenlänge: 450 mm (konisch bei Nennbreite > 2000 mm)
• Ausgleich für geneigte LKW-Ladeflächen: bis zu 100 mm
• Plattformkonstruktion: Boxkonstruktion mit verschweißten Trägern und rutschfester (Tritt-)Platte
• Klappenbetrieb: einziehbares Klappendesign; Klappe durch doppeltwirkenden Zylinder ausgefahren
• Hebesystem: zwei Hauptzylinder mit integriertem Geschwindigkeitsersatz (Freifallschutz); zuverlässiges hydraulisches System mit automatischer Höheneinstellung
• Steuerung: Mikroprozessorsteuerung mit Rückkehr-zum-Andockpunkt (konfigurierbar); Relaissteuerung verfügbar
• Servicemerkmale: Antriebspaket an der Vorderseite der Plattform für einfache Wartung; Wartungsstütze enthalten
• Sicherheitsmerkmale: vollständige Trittgitter-Schutzbereiche, gelb/schwarze Warnstreifen, automatische Positionierung der Safe-T-Lip in Lagerstellung
