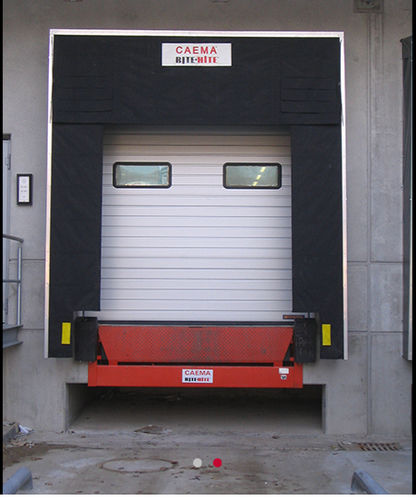

Hydraulisch gesteuerte Überladebrücke G 8000

Klappkeit

Produktübersicht
Die hydraulische Verladerampe mit Klappkante (Standardlippe 400 mm, optional 500 mm) ist als Grubenmodell, Dock-Box-Modell und Hänge-Rahmen-Modell erhältlich, um sich an bestehende oder vorgefertigte Gruben anzupassen. Die Plattform wird von zwei Haupthubzylindern mit integriertem Geschwindigkeits-Sicherungsventil (velocity fuse) gehoben, das ein unkontrolliertes Absinken verhindert. Die mikroprozessor-gesteuerten Bedienelemente sind einstellbar und beinhalten eine Rückkehr-zum-Dock-Funktion für sicheren Staplerverkehr. Sicherheitsausstattungen umfassen free-fall-Schutz durch velocity fuse, durchgehende Fußsicherungen mit gelb/schwarzen Warnstreifen und eine Wartungsstütze.

Eigenschaften und Vorteile

• Einstellbare Mikroprozessor-Steuerung mit Rückkehr-zum-Dock für sichere und anpassbare Bedienung.
• Robuste Kasten-Plattformkonstruktion mit verschweißten Tragträgern und rutschfester Deckplatte (tread plate).
• Kommt eingeschrägte Laderampen bis zu 100 mm entgegen und bleibt bündig mit dem Grubenhinterteil.
• Klappkante: Standard 400 mm, optional 500 mm; konische Kante bei Nennbreiten > 2000 mm.
• Sanfte Übergänge durch konstanten Radius der Hintereckgelenke, Zweipunkt-Kronensteuerung an der Vorderlippe und verlängerte Lippe-Chamfer.
• Zuverlässiges Hydrauliksystem mit automatischer Höheneinstellung und Aggregateinbau an der Vorderseite der Plattform für einfache Wartung.
• Doppeltwirkender Lippenzylinder für positive Lippenverlängerung.
• Wartungsstütze zur Sicherung von Plattform und Lippe während Servicearbeiten.
• Integrierte Fußsicherungen mit gelb/schwarzer Warnmarkierung.

Technische Daten

• Modellname: Hinge Lip G 8000
• Lippenlänge: Standard 400 mm, optional 500 mm; konisch bei Nennbreiten > 2000 mm
• Verfügbare Konfigurationen: Grubenmodell, Dock-Box-Modell, Hänge-Rahmen-Modell
• Plattformkonstruktion: Kastenbauweise mit verschweißten Tragträgern und rutschfester Deckplatte
• Hebesystem: zwei Haupthubzylinder mit integriertem Geschwindigkeits-Sicherungsventil
• Hydraulikmerkmale: automatische Höheneinstellung; Aggregat an der Vorderseite der Plattform montiert
• Lippenbetätigung: doppeltwirkender Lippenzylinder
• Steuerung: einstellbare Mikroprozessor-Steuerung mit Rückkehr-zum-Dock-Funktion
• Ausgleich von Ladeflächen: ausgelegt für bis zu 100 mm Neigung
• Sicherheit: Free-fall-Schutz durch velocity fuse; Rückkehr zur Dock-Position; durchgehende Fußsicherungen mit gelb/schwarzen Warnstreifen; Wartungsstütze
