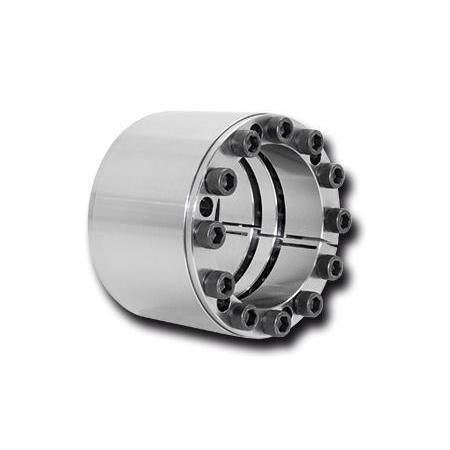

Mechanisches Klemmelement RLK 402 TC

WelleMehrfachHochpräzision

Kurzbeschreibung
Konus-Spannelement RLK 402 TC: Innenspannverbindung zum spielfreien Befestigen von Naben auf Wellen. Doppelschlitz-Design zentriert die Nabe zur Welle und ermöglicht hohe übertragbare Drehmomente für schwere Anwendungen.

Eigenschaften

• Zentriert die Nabe zur Welle. Doppelschlitz für hohe Zentriergenauigkeit
• Mehrfach montierbar
• Höchste übertragbare Drehmomente (Seitenwerte)
• Für schwere Anwendungen
• Keine axiale Verschiebung der Nabe zur Welle beim Spannvorgang
• Höchste Bearbeitungsqualität
• Übertragbares Drehmoment: 50 500 Nm bis 1 701 000 Nm
• Für Wellendurchmesser von 130 mm bis 600 mm

Verfügbare Ausführungen / Preise (Auszug Webshop; Preis/Stück bei Abnahme ab 1)
Bezeichnung; Materialnummer; Gewicht [kg]; Lieferzeit; Preis/Stück (ab 1)
RLK 402 TC-130 x 180; 4205-130201-TC0000; 9,7; On request; 596,00
RLK 402 TC-140 x 190; 4205-140201-TC0000; 10,2; On request; 596,00
RLK 402 TC-150 x 200; 4205-150201-TC0000; 10,2; On request; 631,00
RLK 402 TC-160 x 210; 4205-160201-TC0000; 11,4; On request; 631,00
RLK 402 TC-170 x 225; 4205-170201-TC0000; 17,1; On request; 700,00
RLK 402 TC-180 x 235; 4205-180201-TC0000; 18,0; On request; 786,00
RLK 402 TC-190 x 250; 4205-190201-TC0000; 20,8; On request; 935,00
RLK 402 TC-200 x 260; 4205-200201-TC0000; 21,9; On request; 1.132,00
RLK 402 TC-220 x 285; 4205-220201-TC0000; 25,5; On request; 1.331,00
RLK 402 TC-240 x 305; 4205-240201-TC0000; 27,9; On request; 1.331,00
RLK 402 TC-260 x 325; 4205-260201-TC0000; 30,3; On request; 1.431,00
RLK 402 TC-280 x 355; 4205-280201-TC0000; 45,6; On request; 2.101,00
RLK 402 TC-300 x 375; 4205-300201-TC0000; 50,7; On request; 2.252,00
RLK 402 TC-320 x 405; 4205-320201-TC0000; 66,5; On request; 2.654,00
RLK 402 TC-340 x 425; 4205-340201-TC0000; 63,8; On request; 2.825,00
RLK 402 TC-360 x 455; 4205-360201-TC0000; 79,8; On request; 2.846,00
RLK 402 TC-380 x 475; 4205-380201-TC0000; 79,8; On request; 3.074,00
RLK 402 TC-400 x 495; 4205-400201-TC0000; 91,0; On request; 3.312,00
RLK 402 TC-420 x 515; 4205-420201-TC0000; 92,1; On request; 3.428,00
RLK 402 TC-440 x 535; 4205-440201-TC0000; 96,6; On request; 3.629,00
RLK 402 TC-460 x 555; 4205-460201-TC0000; 103,2; On request; 3.952,00
RLK 402 TC-480 x 575; 4205-480201-TC0000; 108,4; On request; 4.235,00
RLK 402 TC-500 x 595; 4205-500201-TC0000; 112,5; On request; 4.879,00
RLK 402 TC-520 x 615; 4205-520201-TC0000; 117,3; On request; 5.947,00
RLK 402 TC-540 x 635; 4205-540201-TC0000; 121,1; On request; 6.412,00
RLK 402 TC-560 x 655; 4205-560201-TC0000; 125,6; On request; 7.662,00
RLK 402 TC-580 x 675; 4205-580201-TC0000; 134,1; On request; 8.914,00
RLK 402 TC-600 x 695; 4205-600201-TC0000; 132,9; On request; 10.081,00

Hinweis / Dokumente

• Produktdatenblatt RLK 402 TC (PDF)
• Montageanleitungen RLK 402 und RLK 402 TC (PDF)
• 3D-CAD Download verfügbar

Eigenschaften / technische Daten

• Modell: RLK 402 TC
• Typ: Konus-Spannelement (Innenspannverbindung)
• Funktion: Zentrierung und spielfreie Befestigung einer Nabe auf einer Welle
• Designmerkmal: Doppelschlitz für hohe Zentriergenauigkeit
• Wiederverwendbarkeit: mehrfach montierbar
• Axiales Verhalten: keine axiale Verschiebung beim Spannen
• Anwendung: schwere/industrial Anwendungen
• Übertragbarer Drehmomentbereich: 50 500 Nm bis 1 701 000 Nm
• Unterstützte Wellendurchmesser: 130 mm bis 600 mm
• Verfügbare Produktvarianten mit Materialnummern, Gewichten und Preisen im Webshop
