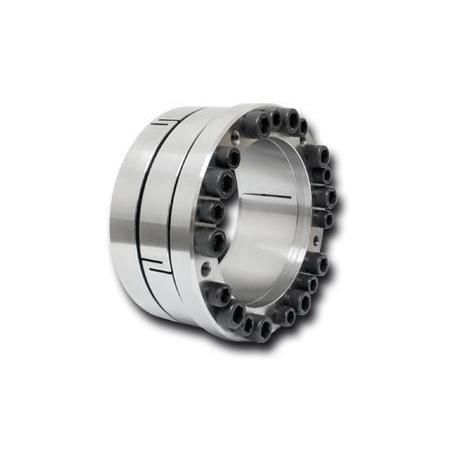

Mechanisches Klemmelement RLK 235 TC

WelleWelle-Nabe-VerbindungenMehrfach

Produktübersicht
Konus-Spannelemente RLK 235 TC sind interne Konus-Spannelemente, die die Nabe zur Welle mit hoher Zentriergenauigkeit positionieren und ein spielfreies Befestigen ermöglichen. Erhältlich in mehreren Größen für Wellendurchmesser von 70 mm bis 600 mm und mit einem übertragbaren Drehmomentbereich von ca. 8 510 Nm bis 1 049 600 Nm.

Eigenschaften

• Zentriert die Nabe zur Welle; Doppelschlitz-Design für hohe Zentriergenauigkeit.
• Mehrfach montierbar ohne axiale Verschiebung.
• Hohe übertragbare Drehmomente je nach Ausführung.
• Keine axiale Verschiebung der Nabe zur Welle beim Spannvorgang.
• Hohe Bearbeitungsqualität.
• Übertragbares Drehmoment: ca. 8 510 Nm – 1 049 600 Nm.
• Abgedeckte Wellendurchmesser: 70 mm – 600 mm.

Dokumente (für dieses Produkt verfügbar)
Datenblatt RLK 235 TC
Einbauanleitung 235 TC
Katalog Welle-Nabe-Verbindungen

Webshop - Verfügbare Größen (Auszug)
Bezeichnung | Materialnummer | Gewicht [kg] | Preis/Stück (EUR)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Anwendungs­hinweise
Konzipiert für hochpräzises Zentrieren von Naben auf Wellen, wenn Drehmomentübertragung und das Vermeiden axialer Verschiebungen während des Spannvorgangs entscheidend sind. Größe entsprechend Wellendurchmesser und benötigtem Drehmoment wählen. Einbauanleitung beachten.

Technische Daten

• Typ: RLK 235 TC (Konus-Spannelement)
• Zentrierfunktion: zentriert die Nabe zur Welle; Doppelschlitz für hohe Zentriergenauigkeit
• Montage: mehrfach montierbar ohne axiale Verschiebung
• Axialspiel: keine axiale Verschiebung der Nabe zur Welle beim Spannvorgang
• Drehmomentbereich: ca. 8 510 Nm – 1 049 600 Nm
• Abgedeckte Wellendurchmesser: 70 mm – 600 mm
• Materialqualität: hohe Bearbeitungsqualität
• Verfügbare Größen: multiple (z. B. 70 x 115 bis 600 x 685)
