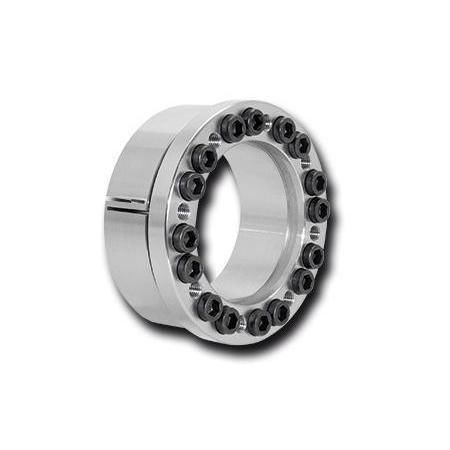

Mechanisches Klemmelement RLK 136 TC

WelleMehrfachHochpräzision

Produktübersicht
Die Konus-Spannelemente RLK 136 TC mit Doppelschlitz sind Innenspannverbindungen zum spielfreien Befestigen und präzisen Zentrieren von Naben auf Vollwellen. Sie verfügen über einen festen Plananschlag, der axiale Verschiebungen beim Spannvorgang verhindert, und sind für Mehrfachmontagen geeignet.

Eigenschaften

• Zentriert die Nabe zur Welle; Doppelschlitz für hohe Zentriergenauigkeit.
• Mehrfach montierbar.
• Großer übertragbarer Drehmomentbereich je nach Größe.
• Kurze axiale Baubreite (kompaktes Design).
• Keine axiale Verschiebung zwischen Nabe und Welle beim Spannvorgang durch Plananschlag.
• Hohe Bearbeitungspräzision.
• Übertragbares Drehmoment: 6 700 Nm bis 994 500 Nm (je nach Größe).
• Geeignet für Wellendurchmesser von 70 mm bis 600 mm.

Verfügbare Bezeichnungen / Webshop-Auswahl (Bezeichnung; Materialnummer; Gewicht; Preis pro Stück für 1 Stk)
RLK 136 TC-70 x 110 | 4204-070601-TC0000 | 2,5 | Preis/Stück (ab 1): 158,70 €
RLK 136 TC-75 x 115 | 4204-075601-TC0000 | 2,6 | Preis/Stück (ab 1): 272,00 €
RLK 136 TC-90 x 130 | 4204-090601-TC0000 | 3,0 | Preis/Stück (ab 1): 185,10 €
RLK 136 TC-100 x 150 | 4204-100601-TC0000 | 4,7 | Preis/Stück (ab 1): 224,10 €
RLK 136 TC-110 x 160 | 4204-110601-TC0000 | 5,1 | Preis/Stück (ab 1): 242,00 €
RLK 136 TC-120 x 170 | 4204-120601-TC0000 | 5,4 | Preis/Stück (ab 1): 329,20 €
RLK 136 TC-130 x 185 | 4204-130601-TC0000 | 7,5 | Preis/Stück (ab 1): 362,90 €
RLK 136 TC-140 x 195 | 4204-140601-TC0000 | 8,8 | Preis/Stück (ab 1): 395,20 €
RLK 136 TC-150 x 205 | 4204-150601-TC0000 | 8,6 | Preis/Stück (ab 1): 423,50 €
RLK 136 TC-160 x 215 | 4204-160601-TC0000 | 8,9 | Preis/Stück (ab 1): 463,60 €
RLK 136 TC-170 x 230 | 4204-170601-TC0000 | 12,7 | Preis/Stück (ab 1): 504,00 €
RLK 136 TC-180 x 240 | 4204-180601-TC0000 | 13,3 | Preis/Stück (ab 1): 517,00 €
RLK 136 TC-190 x 250 | 4204-190601-TC0000 | 13,9 | Preis/Stück (ab 1): 624,00 €
RLK 136 TC-200 x 260 | 4204-200601-TC0000 | 14,6 | Preis/Stück (ab 1): 808,00 €
RLK 136 TC-220 x 285 | 4204-220601-TC0000 | 17,8 | Preis/Stück (ab 1): 928,00 €
RLK 136 TC-240 x 305 | 4204-240601-TC0000 | 19,2 | Preis/Stück (ab 1): 988,00 €
RLK 136 TC-260 x 325 | 4204-260601-TC0000 | 19,5 | Preis/Stück (ab 1): 1.107,00 €
RLK 136 TC-280 x 355 | 4204-280601-TC0000 | 19,7 | Preis/Stück (ab 1): 1.170,00 €
RLK 136 TC-300 x 375 | 4204-300601-TC0000 | 30,6 | Preis/Stück (ab 1): 1.330,00 €
RLK 136 TC-320 x 405 | 4204-320601-TC0000 | 42,7 | Preis/Stück (ab 1): 1.412,00 €
RLK 136 TC-340 x 425 | 4204-340601-TC0000 | 44,9 | Preis/Stück (ab 1): 1.553,00 €
RLK 136 TC-360 x 445 | 4204-360601-TC0000 | 52,4 | Preis/Stück (ab 1): 1.955,00 €
RLK 136 TC-380 x 465 | 4204-380601-TC0000 | 54,0 | Preis/Stück (ab 1): 2.258,00 €
RLK 136 TC-400 x 485 | 4204-400601-TC0000 | 56,2 | Preis/Stück (ab 1): 2.600,00 €
RLK 136 TC-420 x 505 | 4204-420601-TC0000 | 59,2 | Preis/Stück (ab 1): 2.782,00 €
RLK 136 TC-440 x 525 | 4204-440601-TC0000 | 70,6 | Preis/Stück (ab 1): 3.227,00 €
RLK 136 TC-460 x 545 | 4204-460601-TC0000 | 71,2 | Preis/Stück (ab 1): 3.449,00 €
RLK 136 TC-480 x 565 | 4204-480601-TC0000 | 75,1 | Preis/Stück (ab 1): 3.832,00 €
RLK 136 TC-500 x 585 | 4204-500601-TC0000 | 79,9 | Preis/Stück (ab 1): 4.235,00 €
RLK 136 TC-520 x 605 | 4204-520601-TC0000 | 80,5 | Preis/Stück (ab 1): 4.959,00 €
RLK 136 TC-540 x 625 | 4204-540601-TC0000 | 82,8 | Preis/Stück (ab 1): 5.728,00 €
RLK 136 TC-560 x 645 | 4204-560601-TC0000 | 85,7 | Preis/Stück (ab 1): 6.453,00 €
RLK 136 TC-580 x 665 | 4204-580601-TC0000 | 89,0 | Preis/Stück (ab 1): 7.058,00 €
RLK 136 TC-600 x 685 | 4204-600601-TC0000 | 91,3 | Preis/Stück (ab 1): 7.662,00 €

Dokumente
Technisches Datenblatt, Montageanleitung (PDF) und 3D-CAD-Modelle für RLK 136 TC sind verfügbar; siehe Produktdokumente im Webshop.

Charakteristiken / technische Spezifikationen

• Modell: RLK 136 TC.
• Funktion: Zentriert die Nabe zur Welle und stellt eine spielfreie Innenspannverbindung her.
• Konstruktion: Doppelschlitz für hohe Zentriergenauigkeit; Plananschlag verhindert axiale Verschiebung beim Spannvorgang.
• Montage: Mehrfach montierbar.
• Übertragbares Drehmoment: 6 700 Nm bis 994 500 Nm (je nach Größe).
• Geeignet für Wellendurchmesser: 70 mm bis 600 mm.
• Axiale Baubreite: kompakte Ausführung (je nach Größe unterschiedlich).
• Bearbeitungsqualität: hohe Präzision.
• Produktvarianten und Materialnummern: siehe Webshop-Auswahl oben.
