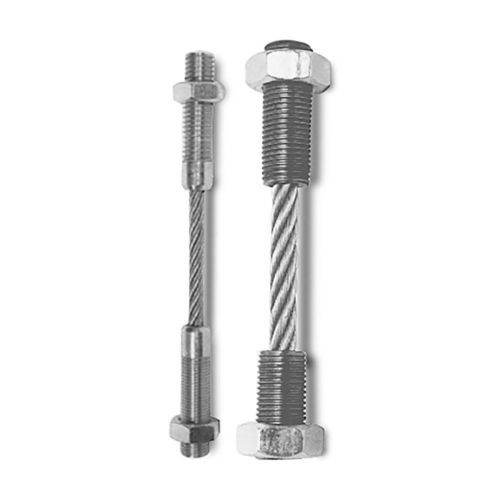

Drahtseil / galvanisiertem Stahl 17760

Edelstahlkonfektioniert

Produkt
Drahtseil-Baugruppen für Wägezellen. Baugruppen verbessern die Ausrichtung, erhöhen die Wiederholbarkeit der Wägezellen und wirken als Vibrationsdämpfer.

Drahtseil-Baugruppen

• Entwickelt für den Einsatz mit Wägezellen zur Verbesserung der Ausrichtung und Messwiederholbarkeit; bieten eine natürliche Vibrationsdämpfung.

Cardinal Wire Rope Baugruppen

• EL208: verwendet an FH-Modellen mit 7,500 lb Kapazität und EP-Modellen mit 8,000 lb Kapazität.
• EL209: verwendet an FH- und EP-Modellen mit 20,000 lb Kapazität; kann auch an FH- und EP-Modellen mit 15,000 lb verwendet werden.

Maßgefertigte Drahtseile

• Bei Bestellungen von Sonderseilen das Formular Custom Wire Rope Definition ausfüllen und nach Möglichkeit eine Probe beifügen; erforderliche Zugfestigkeit und Gesamtkapazität angeben.

Warnung
Drahtseile nicht starken Stoßbelastungen, Chemikalien oder Verwindung aussetzen. Im Falle eines katastrophalen Versagens Ketten oder Stangen als Sicherheitsbackup verwenden.

Abmessungen Drahtseil-Baugruppen (Tabelle)
Part # | A | B & C | D | E | F | G | H | Sichere Last*
17760 | 0.87 in | 0.50 in | 0.87 in | 1/4-20 UNC-2A | 1/4-28 UNF-2A | 0.12 in | 4.00 in | 400 lb
17762 | 1.25 in | 0.50 in | 1.25 in | 3/8-16 UNC-2A | 3/8-24 UNF-2A | 0.18 in | 5.00 in | 850 lb
17766 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 6.50 in | 1,400 lb
17765 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 5.50 in | 1,400 lb
17764 | 1.00 in | - | 1.37 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 4.00 in | 1,400 lb
17768 | 2.00 in | - | 2.50 in | 3/8-24 UNF-2A | 3/8-24 UNF-2A | 0.12 in | 5.50 in | 400 lb
17769** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 400 lb
17771** | 1.25 in | - | 0.75 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 3.00 in | 1,400 lb
115292*** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 300 lb
33084**** | 1.31 in | - | 1.00 in | 1/2-20 UNF | 1/2-20 UNF | 0.125 in | 3.62 in | 850 lb
*Sichere Last nicht überschreiten **Verwendet mit Rice Lake Weighing Systems Flexure-Basen ***Edelstahl ****Verwendet mit den FXB Flexure-Basen von Rice Lake Weighing Systems

Cardinal Wire Rope Baugruppen Abmessungen (Tabelle)
Part # | A | B | C | D | E | F | G | H | I | J | K | L & M | N | Sichere Last*
(Zoll)
17763 | 1.50 | — | 0.50 | 1.50 | — | 1/2-13 UNC | 0.25 | 6.00 | 0.81 | 0.43 | — | — | 0.43 | 1,400 lb
17767 | 1.71 | 0.75 | 0.09 | 2.00 | 0.43 | 6.31 | 3/4-10 UNC-2A | 1.25 | — | 0.60 | 0.50 | 0.625 | 0.375 | 2,880 lb

Abmessungen Sonderseile
Bei Bestellungen von Sonderseilen das Formular Custom Wire Rope Definition ausfüllen und nach Möglichkeit eine Probe beifügen.

Ressourcen / Downloads

• Wire Ropes Katalogseite (PDF)
• Sicherheitshinweise zur Montage von Wägezellenschrauben (PDF)

Spezifikationen / Technische Daten

• Produkttyp: Drahtseil-Baugruppen und maßgefertigte Drahtseile für Wägezellenanwendungen
• Materialien: Stahl (verzinkt) Standard; ausgewählte Teile verfügbar in Edelstahl
• Mitgeliefertes Zubehör: Kontermuttern in den aufgelisteten Baugruppen enthalten
• Gewinde-Spezifikationen: verschieden (Beispiele: 1/4-20 UNC-2A, 1/4-28 UNF-2A, 3/8-16 UNC-2A, 3/8-24 UNF-2A, 1/2-13 UNC-2A, 1/2-20 UNF-2A, 3/4-10 UNC-2A)
• Kapazitäten / Sichere Lasten: reichen von 300 lb bis 2,880 lb je nach Teilenummer (siehe Tabellen für sichere Last pro Teil)
• Repräsentative Teilenummern: 17760, 17762, 17764, 17765, 17766, 17767, 17768, 17769, 17771, 115292, 33084, 17763
• Typische verfügbare Abmessungen: A, B, C, D, E, F, G, H (siehe Tabellen für die Werte pro Teilenummer)
• Anwendungs-Hinweise: Baugruppen verbessern Ausrichtung und Wiederholbarkeit der Wägezellen und dämpfen Vibrationen; nicht Schockbelastungen, Chemikalien oder Verwindung aussetzen
• Bestellung von Sonderseilen: Formular Custom Wire Rope Definition ausfüllen und Probe beifügen wenn möglich; erforderliche Zugfestigkeit und Gesamtkapazität angeben
• Betriebshinweise: Ketten oder Stangen als Sicherheits-Backup empfohlen im Fall eines katastrophalen Versagens
