- Stahl-Augenschraube
- Rice Lake Weighing Systems

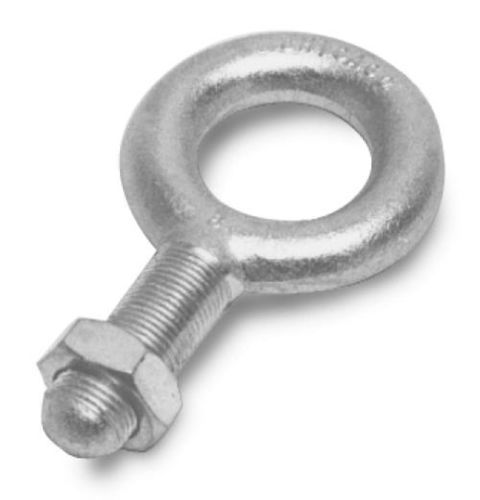

Augenschraube aus verzinktem Stahl 17705StahlMetallmit Gewinde
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- aus verzinktem Stahl, Stahl
- Weitere Eigenschaften
- Metall, mit Gewinde
- Durchmesser
Max: 28,448 mm
(1,12 in)Min: 6,35 mm
(0,25 in)- Länge
Max: 188,98 mm
(7,44 in)Min: 57,15 mm
(2,25 in)
Beschreibung
Produktübersicht
Abmessungen der Augbolzen für Wägezellen
Art.-Nr. | A | B | C | D | E | Gewindegröße | Zulässige Last*
Weichstahl
17705 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-28 UNF | 500 lb
17707 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-24 UNF | 1,300 lb
17709 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-20 UNF | 2,400 lb
17711 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-18 UNF | 4,000 lb
17713 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-16 UNF | 5,000 lb
17715 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-12 UNF | 9,000 lb
17716 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-14 UNS | 9,000 lb
17704 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-20 UNC | 500 lb
17706 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-16 UNC | 1,300 lb
17708 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-13 UNC | 2,400 lb
17710 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-11 UNC | 4,000 lb
17712 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-10 UNC | 5,000 lb
17714 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-8 UNC | 9,000 lb
17717 | 7.44 in | 4.44 in | 2.19 in | 3.00 in | 1.12 in | 1 1/4-7 UNC | 15,000 lb
*Die zulässige Last nicht überschreiten
Ressourcen
Technische Merkmale / Spezifikationen
- Material: Weichstahl
- Eine Gegenmutter ist jedem Augbolzen beigefügt
- Verzinkte Oberfläche wie in den Artikelbeschreibungen angegeben
Abmessungen der Augbolzen für Wägezellen
Art.-Nr. | A | B | C | D | E | Gewindegröße | Zulässige Last*
Weichstahl
17705 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-28 UNF | 500 lb
17707 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-24 UNF | 1,300 lb
17709 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-20 UNF | 2,400 lb
17711 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-18 UNF | 4,000 lb
17713 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-16 UNF | 5,000 lb
17715 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-12 UNF | 9,000 lb
17716 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-14 UNS | 9,000 lb
17704 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-20 UNC | 500 lb
17706 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-16 UNC | 1,300 lb
17708 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-13 UNC | 2,400 lb
17710 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-11 UNC | 4,000 lb
17712 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-10 UNC | 5,000 lb
17714 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-8 UNC | 9,000 lb
17717 | 7.44 in | 4.44 in | 2.19 in | 3.00 in | 1.12 in | 1 1/4-7 UNC | 15,000 lb
*Die zulässige Last nicht überschreiten
Ressourcen
- Katalogseite: Augbolzen für Wägezellen (PDF)
- Sicherheitsrichtlinien für die Montage von Wägezellenbefestigungen (PDF)
Technische Merkmale / Spezifikationen
- Material: Weichstahl
- Eine Gegenmutter ist jedem Augbolzen beigefügt
- Verfügbare Gewindegrößen: 1/4-28 UNF, 3/8-24 UNF, 1/2-20 UNF, 5/8-18 UNF, 3/4-16 UNF, 1-12 UNF, 1-14 UNS, 1/4-20 UNC, 3/8-16 UNC, 1/2-13 UNC, 5/8-11 UNC, 3/4-10 UNC, 1-8 UNC, 1 1/4-7 UNC
- Zulässiger Lastbereich nach Artikelnummer: 500 lb bis 15.000 lb
- Oberfläche: Stahl, verzinkt (wie in den Artikelbeschreibungen angegeben)
- Verpackung: Gegenmutter beigelegt
- Warnung: Die zulässige Last nicht überschreiten
