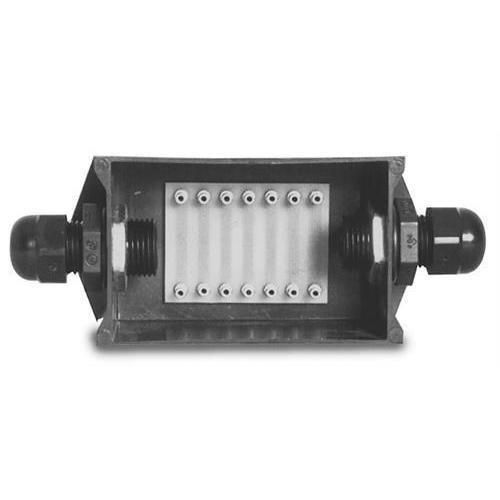

Kabelmuffe mit wasserdichtem Gehäuse EL214wasserbeständigKunststofffür Kraftsensoren
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Schutzart
- mit wasserdichtem Gehäuse, wasserbeständig
- Material
- Kunststoff
- Anwendung
- für Kraftsensoren
- Anzahl Eingänge
- 7 Eingänge
- Weitere Eigenschaften
- mit Kabelverschraubung, mit Epoxid-Gießharz
- Länge / Durchmesser
Max: 76,2 mm
(3 in)Min: 76,2 mm
(3 in)- Breite
Max: 25,4 mm
(1 in)Min: 25,4 mm
(1 in)- Tiefe
Max: 38,1 mm
(1,5 in)Min: 38,1 mm
(1,5 in)
Beschreibung
EL214
EL214T
Technische Daten EL214
Abmessungen (L × B × H): 3.00 × 1.00 × 1.50 in
Bohrbild / Befestigungsabstand: 2.50 in
Anzahl Anschlüsse: Sieben
Kabeldurchmesser: 0.187 bis 0.312 in
Aushärtezeit des Vergusses: Zwei Stunden bei 73 °F (23 °C)
Technische Daten EL214T
Abmessungen (B × H × T): 3.00 × 1.00 × 1.50 in
Bohrbild / Befestigungsabstand: 2.50 in
Anzahl Anschlüsse: 7
Kabeldurchmesser: 0.187 bis 0.312 in (unterstützt größere Kabel; Teile verfügbar bis 0.480 in)
Aushärtezeit des Vergusses: Epoxy-Polyamid-Harz härtet in 2 Stunden bei 73 °F (23 °C)
Teile
Technische Spezifikationen
- Entwickelt für eine vollständige, professionelle Spleißverbindung von Transducer-/Wägezellenkabeln
- Verhindert das Eindringen von Feuchtigkeit in die Wägezelle über den Kabelanschluss
- Kit-Inhalt: Spleißgehäuse aus schlagfestem Kunststoff, flüssigkeitsdichte Kabelverschraubungen, Leiterplattenkarte, PTFE-Manschette, vorkonfektionierte Vergussmasse und ausführliche Anleitung
- Lötanschlüsse für zuverlässige elektrische Verbindungen
EL214T
- Nimmt Kabel mit größerem Durchmesser auf als das EL214; alle anderen Abmessungen und Leistungsmerkmale sind gleich
- Lötanschlüsse
Technische Daten EL214
Abmessungen (L × B × H): 3.00 × 1.00 × 1.50 in
Bohrbild / Befestigungsabstand: 2.50 in
Anzahl Anschlüsse: Sieben
Kabeldurchmesser: 0.187 bis 0.312 in
Aushärtezeit des Vergusses: Zwei Stunden bei 73 °F (23 °C)
Technische Daten EL214T
Abmessungen (B × H × T): 3.00 × 1.00 × 1.50 in
Bohrbild / Befestigungsabstand: 2.50 in
Anzahl Anschlüsse: 7
Kabeldurchmesser: 0.187 bis 0.312 in (unterstützt größere Kabel; Teile verfügbar bis 0.480 in)
Aushärtezeit des Vergusses: Epoxy-Polyamid-Harz härtet in 2 Stunden bei 73 °F (23 °C)
Teile
- 15485 - Kabel-Spleißkit, 0.187 bis 0.312 in
- 15486 - Kabel-Spleißkit, 0.270 bis 0.480 in
Technische Spezifikationen
- Produkttypen: EL214 und EL214T Kabel-Spleißkits für Transducer-/Wägezellenkabel
- Gehäusematerial: schlagfester Kunststoff
- Enthalten: flüssigkeitsdichte Kabelverschraubungen, Leiterplattenkarte, PTFE-Manschette, vorkonfektionierte Vergussmasse, ausführliche Anleitung
- Anschlüsse: Lötanschlüsse
- Befestigungsabstand: 2.50 in
- Gesamtabmessungen: 3.00 × 1.00 × 1.50 in (EL214 und EL214T)
- Anzahl Anschlüsse: Sieben
- Kabeldurchmesser (EL214): 0.187 bis 0.312 in
- Kabeldurchmesser (EL214T): unterstützt größere Kabel; Teile verfügbar für 0.270 bis 0.480 in
- Aushärtezeit: ≈2 Stunden bei 73 °F (23 °C); EL214T (Epoxy-Polyamid): 2 Stunden bei 73 °F (23 °C)
- Verfügbare Teile: 15485 (0.187–0.312 in), 15486 (0.270–0.480 in)
