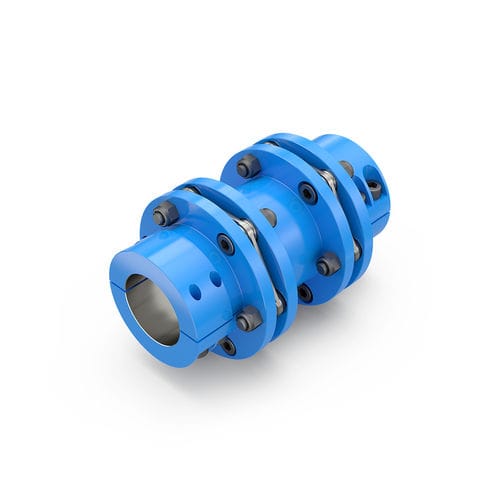

Elastische Kupplung FD series
starrdrehstarrScheiben

elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
elastische Kupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elastisch, starr, drehstarr, Scheiben
Produktanwendung
für Kraftübertragungen, Welle
Weitere Eigenschaften
mit Drehmomentmessung, spielfrei, ATEX, mit Doppelgelenk
Befestigung
Zylinder
Drehmoment

Min: 18 Nm
(13,2761 ft.lb)

Max: 130.000 Nm
(95.883,0794 ft.lb)

Rotationsgeschwindigkeit

Min: 2.100 rpm
(13.194,69 rad.min-1)

Max: 11.500 rpm
(72.256,63 rad.min-1)

Beschreibung

Verdrehsteife, flexible Kupplung Als Übertragungselemente werden flexible Lamellenpakete aus nichtrostendem Federstahl in gebuchster Ausführung verwendet. Durch die besondere Formgebung der passgenauen Buchsen erfolgt im montierten Zustand eine gleichmäßige Spannungsverteilung zum Lamellenpaket. FLEXDUR Vorteile Verdrehsteife und verdrehspielfreie Drehmomentübertragung Ausgleich von axialem, radialem und winkligem Wellenversatz Geringe Rückstellkräfte bei Wellenversatz Keine Wartung oder Schmierung erforderlich Geeignet zum Einsatz bei Umgebungstemperaturen von –25° C bis +250° C Kompakte Bauform, auch zum Einsatz für hohe Drehzahlen Nahezu unbegrenzte Lebensdauer und verschleißfrei bei guter Ausrichtung der Wellen ATEX FLEXDUR Allgemeine technische Beschreibung Als Übertragungselemente werden flexible Lamellenpakete aus nichtrostendem Federstahl in gebuchster Ausführung verwendet. Durch die besondere Formgebung der passgenauen Buchsen erfolgt im montierten Zustand eine gleichmäßige Spannungsverteilung zum Lamellenpaket. Mittels hochfester Passschrauben wird eine verdrehspielfreie Drehmomentübertragung realisiert. Die FLEXDUR (Kurzform: FD-C) ist in modularer Bauweise ausgeführt und kann daher an verschiedenste Einbausituationen angepasst werden: FLEXDUR 1 (z.B. Typ N) können als Eingelenkkupplung mit einem flexiblen Lamellenpaket Axial- und Winkelversatz ausgleichen.
