Flanschkupplung FL-SP

drehstarrfür KraftübertragungenPumpen

Allgemeine Beschreibung

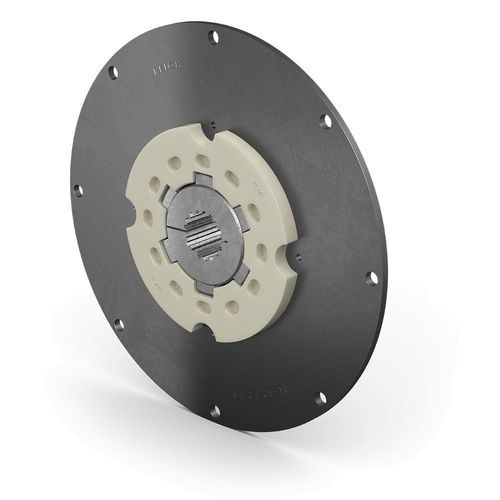

Die Flanschkupplung FL-SP wurde für hydrostatische Pumpenantriebe entwickelt, um Verbrennungsmotoren mit Hydraulikpumpen zu verbinden. Die drehsteife Konstruktion verschiebt kritische Resonanzen oberhalb der Betriebsdrehzahl und ermöglicht so einen unterkritischen Betrieb ohne Durchlaufen schädlicher Drehschwingungsamplituden. Die FL-SP ist kompakt, axial steckbar und für Anwendungen mit begrenztem Einbauraum geeignet.

Aufbau und Konstruktion
Die FL-SP besteht aus einer Klemmnabe und einem Kunststoff‑Stahl‑Verbundflansch, die als axiale Steckverbindung ausgeführt sind. Die Klemmnabe ermöglicht eine spielfreie Klemmverbindung auf der Pumpenwelle. Der Kupplungsflansch ist in verschiedenen SAE‑Größen erhältlich. REICH bietet Pumpenträgerflansche zur Befestigung der Hydraulikpumpen am Motorgehäuse an. Kundenspezifische Lösungen können nach dem D2C‑Prinzip (Designed to Customer) entwickelt werden.

Vorteile

• Hohe Drehsteifigkeit ermöglicht unterkritischen Betrieb und vermeidet Resonanzüberschreitungen
• Hohe Drehmomentübertragungskapazität für ein breites Anwendungsspektrum
• Kompakte, axial steckbare Bauform für eingeschränkte Einbauräume
• Ausgleich axialer, radialer und winkeliger Verlagerungen reduziert Montageaufwand und erhöht Betriebssicherheit
• Spielfreie Welle‑Nabe‑Verbindung verhindert Verschleiß der Pumpenwelle und sorgt für ruhigeren Lauf
• Axiale Steckbarkeit ermöglicht schnelle Montage und kurze Reparaturzeiten
• Mehrere Verzahnungsoptionen für den Anschluss an die Pumpenwelle; Fertigbohrung mit Passfeder möglich
• Umgebungstemperaturbereich von -20 °C bis 100 °C
• Pumpenträgerflansche für nahezu alle Einbausituationen erhältlich

Standardtypen / Produktvarianten

• Typ D2C "Ihre Bauform" — individuell nach Kundenanforderungen entwickelte Kupplungen
• Modulare Bauteile ermöglichen effiziente und wirtschaftliche Kundenlösungen
• Enge Zusammenarbeit mit Partnern: Beratung, Entwicklung, Auslegung, Fertigung und Integration
• Kundenspezifische Produktion, Logistikkonzepte und After‑Sales‑Service; weltweite Verfügbarkeit

Anwendungen
Verdrehsteife Flanschkupplungen für hydrostatische Pumpenantriebe, geeignet zur Verbindung von Verbrennungsmotoren mit Hydraulikpumpen in industriellen, mobilen und energieerzeugenden Anwendungen, in denen kompakte, spielfreie und robuste Verbindungen erforderlich sind.

Technische Daten

• Produkttyp: Verdrehsteife Flanschkupplung (für hydrostatische Pumpenantriebe)
• Modell / Bezeichnung: FL-SP
• Konstruktion: Klemmnabe + Kunststoff‑Stahl‑Verbundflansch (axiale Steckverbindung)
• Pumpenflansch: in verschiedenen SAE‑Größen erhältlich
• Temperaturbereich: -20 °C bis 100 °C
• Drehmomentbereich (Beispielwerte): ca. 1200 Nm bis 2400 Nm
• Ausgleich: axial, radial und winkelige Verlagerungen
• Wellenverbindung: spielfreie Klemmnabe; verschiedene Verzahnungsoptionen oder Fertigbohrung mit Passfeder möglich
• Eigenschaften: kompakt, axial steckbar, wartungsfrei, lange Lebensdauer
• Sonderoption: D2C – Designed to Customer für nicht standardisierte Konfigurationen
