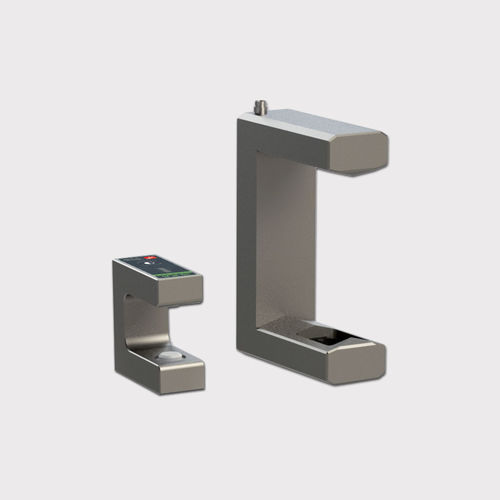

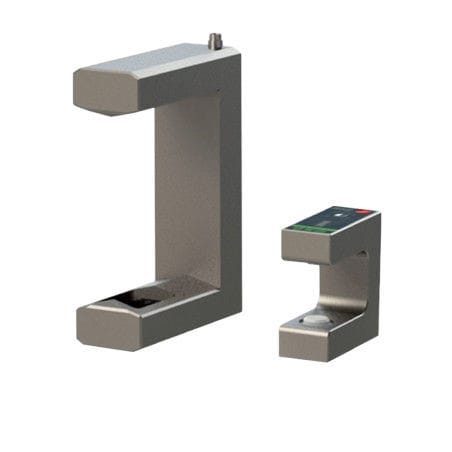

Ultraschall-Bahnkantensensor SU series

Die SU-Ultraschall-Kantensensoren für Bahnführungssysteme sind darauf ausgelegt, die Kanten von Materialien wie Papier, Karton und Kunststofffolie unabhängig von Farbe oder Transparenz zu erkennen. In Bahnführungssystemen sorgen diese Sensoren für eine präzise und zuverlässige Materialerfassung und optimieren so die Bahnausrichtung während des gesamten Produktionsprozesses. Ausgestattet mit zwei Ultraschallkapseln erzeugt der Sender eine Folge von Ultraschallwellen, die vom Sensor empfangen werden. Anhand der Intensität des empfangenen Signals ermittelt der Mikroprozessor den vom Material bedeckten Teil des Erfassungsbereichs und berechnet präzise die Position der Materialkante innerhalb der Gabel. Es gibt verschiedene Ausführungen der SU-Ultraschall-Kantensensoren, die sich in der Gabelbreite von 25 mm bis 100 mm unterscheiden, mit einem Erfassungsbereich von 6 mm bis 22 mm und einer Auflösung von bis zu 0,01 mm. Einige Modelle verfügen über die Schutzklasse IP54 und sind somit staub- und spritzwassergeschützt – ideal für anspruchsvollere Arbeitsumgebungen. Darüber hinaus sind auch Ausführungen für laute Umgebungen erhältlich. Zur einfachen Kalibrierung und Verwaltung sind die Versionen SU-M und SU-FAST mit einer integrierten Tastatur und einer LED-Leiste ausgestattet, was die Bedienung des Systems vereinfacht. Der gleichzeitige Einsatz von zwei Sensoren ermöglicht eine Mittenführung per Fernsteuerung und verbessert so die Ausrichtungsgenauigkeit weiter. In einem kompletten Bahnführungssystem arbeiten die SU-Ultraschall-Kantensensoren mit MWG22, MWG10.1, der SmartMotion-Technologie und dem WLigo-Display sowie mit mechanischen Rahmen wie den WG-Offset-Schwenkrahmen, WR-Lenkrollen und AT-Linearantrieben zusammen, um die Bahnführung während der Produktion aufrechtzuerhalten.
