Fördersystem für Gefahrenzonen T5

für Industrieanwendungenschwere Paketefür Öfen und Trockenschränke

T5 Power & Free Förderanlage - Technische Daten:

Max. Traversengewicht: bis zu 5000 kg*

Allgemeine Beschreibung

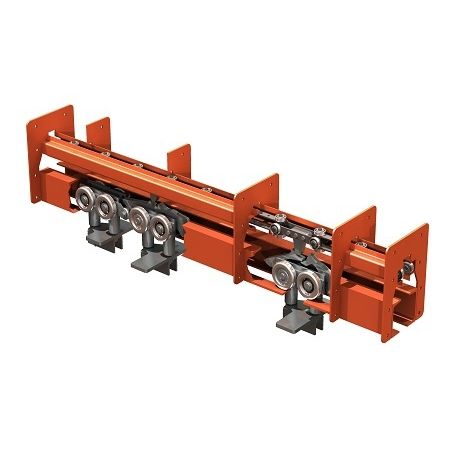

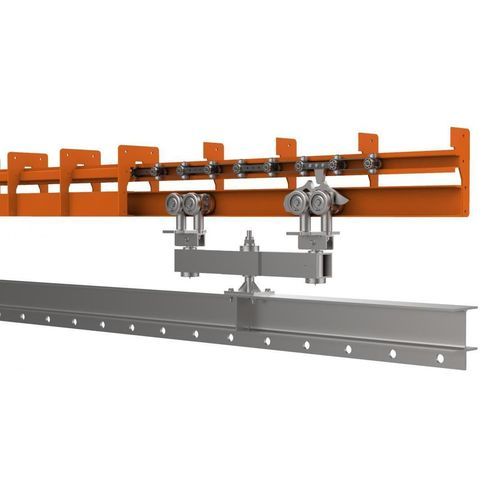

Die T5 Power & Free Überkopf-Förderanlage ist ein zweigleisiges Hängesystem zur Handhabung schwerer Lasten. Die obere Schiene führt die Antriebskette, die untere Schiene trägt die Transportwagen. Mitnehmer in gleichmäßigem Abstand an der Kette greifen in abnehmbare Nocken an den Wagen ein, um eine koppelbare Verbindung zu bilden und ein gesteuertes Ziehen, Trennen und Puffern der Wagen zu ermöglichen.

Stoppstationen und Weichen

Stoppstationen (Standard, ATEX oder Hochtemperatur-Ausführung für Aushärteöfen) werden vom Hauptsteuerungssystem überwacht und gesteuert. Eine geschlossene Stoppstation trennt die Verbindung zwischen Kette und Wagen, sodass die Kette weiterläuft, während der Wagen anhält und mehrere Wagen hinter der Station gepuffert werden können. Weichen werden an Stellen eingebaut, an denen Wagen umgelenkt werden müssen; sie werden von pneumatischen Zylindern mit Positionssensoren betätigt und können je nach Layout selbsttätig sein. Alle Elemente sind in die Hauptsteuerung integriert.

Antrieb und Sicherheit

Der Antrieb wird je nach Anlagenvariante und Einsatz ausgewählt und kann als Caterpillar-Antrieb oder als Schneckenantrieb ausgeführt werden. Aus Sicherheitsgründen sind alle Antriebseinheiten mit einem Drehmomentbegrenzer ausgestattet, der die Antriebskraft zwischen Getriebemotor und Antriebseinheit im Überlastfall trennt.

Vorteile

• Kompaktes, verschraubtes Schienendesign für Montage vor Ort ohne Schweißen.
• Modulares System mit Standardteilen für flexible Layout-Planung.
• Hochwertige bewegliche Komponenten innerhalb der Schiene für zuverlässigen Betrieb.
• Fortschrittliche SPS-Steuerung mit Touchscreen-Bedienfeld und Fernzugriff.

Spezielle Komponenten und Optionen

Optional ist eine automatische Schmierstation verfügbar, um den Verschleiß von Kettengliedern und Lagern durch intervallgesteuerte Schmierung zu minimieren. Weitere optionale Komponenten: Hub- und Senkabschnitte, Transferketten, Produkt-Rotationseinheiten sowie Integrationen mit Kran-Systemen für Tauchbecken, die Produkte entnehmen und nach dem Prozess wieder aufhängen.

Caractéristiques / spécifications techniques

• Max. Traversengewicht: bis zu 5000 kg (Gesamtgewicht einschließlich Traverse; abhängig von der Transportwagenkonfiguration).
• Systemtyp: zweigleisiges Power & Free-System (obere Schiene: Antriebskette; untere Schiene: Transportwagen).
• Mitnehmer in der Kette und abnehmbare Nocken an den Wagen für koppelbare Verbindung.
• Stoppstationen: Standard, ATEX, Hochtemperatur (für Aushärteöfen); ermöglichen Pufferung bei weiterlaufender Kette.
• Weichen: pneumatische Zylinder mit Positionssensoren; möglich selbsttätig je nach Layout.
• Antriebsoptionen: Caterpillar-Antrieb oder Schnecken-/Wurmantrieb; alle Antriebe mit Drehmomentbegrenzer.
• Optionale Schmierstation zur automatischen Schmierung von Kettengliedern und Lagern.
• Optionale mechanische Komponenten: Hub-/Senkabschnitte, Transferketten, Produktrotationseinheiten, Tauchbecken-Kran-Integrationen.
• Modulares, verschraubtes Schienendesign für einfache Montage und flexible Layout-Anpassung.
• Fortschrittliches SPS-basiertes Steuerungssystem mit Touchscreen und Fernzugriff.
