Fördersystem / schwere Pakete T1

für Förderkettenfür Raupenautomatisiert

Produktübersicht

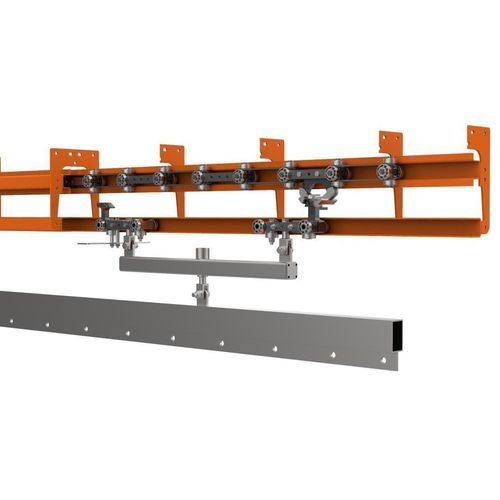

Die T1 Power & Free Förderanlage ist ein zweigleisiges System für hängenden Transport. Die obere Schiene führt die Antriebskette, die untere Schiene dient als Laufbahn für die Transportwagen. An der Antriebskette sind Mitnehmer mit beweglichen Nocken montiert, die sich am Transportwagen einrasten und so eine koppelnde Verbindung ermöglichen, wodurch unabhängiges Indexieren und Puffern möglich ist.

Max. Traglast
Max. Traversengewicht: bis zu 600 kg*
*Gesamtgewicht einschließlich Traverse und abhängig von der Transportwagenkonfiguration.

Stoppstationen und Pufferung
Stoppstationen (Standard, ATEX oder Hochtemperatur-Ausführung für Aushärteöfen) werden vom Hauptsteuerungssystem der Förderanlage gesteuert und überwacht. Sie lösen die Verbindung zwischen Antriebskette und Transportwagen: bei geschlossener Stoppstation hält der Transportwagen, während die Antriebskette weiterläuft. Durch das Design von Mitnehmer und Wagen ist das Puffern mehrerer Wagen möglich.

Weichen
Weichen werden an Stellen eingesetzt, an denen Transportwagen abzweigen müssen. Pneumatische Zylinder mit Positionssensoren betätigen die Weichen; je nach Lage im Layout können Weichen auch selbsttätig schalten. Weichen sind in das Hauptsteuerungssystem zur Überwachung integriert.

Antrieb und Sicherheit
Die Wahl des Antriebsmechanismus richtet sich nach Typ und Einsatz der Anlage; Optionen sind z. B. Caterpillar-Antriebseinheiten oder Schnecken-/Wurmantriebe. Aus Sicherheitsgründen sind alle Antriebseinheiten mit einem Drehmomentbegrenzer ausgestattet, der die Antriebskraft zwischen Getriebemotor und Antriebseinheit im Überlastfall trennt.

Vorteile

• Kompaktes, verschraubtes Schienendesign für einfache Montage ohne Schweißen; bewegliche Komponenten geschützt innerhalb der Schiene.
• Modulares System mit Standardteilen für flexible Auslegung und einfache Erweiterung.
• Fortschrittliches PLC-basiertes Steuerungssystem mit Touchscreen-Bedienoberfläche und Fernzugriff.

Spezielle Komponenten
Optionale automatische Schmierstation minimiert Verschleiß an Kette und Transportwagen durch intervallgesteuerte Schmierung von Kettengliedern und Lagern. Auf Anfrage verfügbare Sonderteile: Hub-/Senkstationen, Transferketten, Produkt-Rotationseinheiten.

Anwendungen / zusätzliche Lösungen
Maßgeschneiderte Lösungen können Tauchbecken-Kransysteme integrieren, die Produkte von den Trägern nehmen, den Tauchprozess durchführen und die Produkte anschließend wieder aufhängen.

Technische Merkmale / Spezifikationen

• Modell: T1 Power & Free
• Max. Traversengewicht: bis zu 600 kg (inkl. Traverse; abhängig von Konfiguration)
• Systemaufbau: Zweigleisiges System (obere Schiene: Antriebskette; untere Schiene: Transportwagen)
• Mitnehmer: Mit beweglichen Nocken zum Einrasten am Transportwagen
• Stoppstationen: Standard, ATEX oder Hochtemperaturausführung; gesteuert/überwacht durch Hauptsteuerung
• Pufferung: Mehrere Transportwagen können hinter einer Stoppstation gepuffert werden
• Weichen: Pneumatische Zylinder mit Positionssensoren; Option selbsttätiger Schaltung
• Antriebsoptionen: Caterpillar-Antrieb oder Schnecken-/Wurmantrieb
• Sicherheit: Drehmomentbegrenzer an allen Antriebseinheiten
• Wartung: Optionale automatische Schmierstation
• Zusatzoptionen: Hub-/Senkstationen, Transferketten, Produkt-Rotationseinheiten
