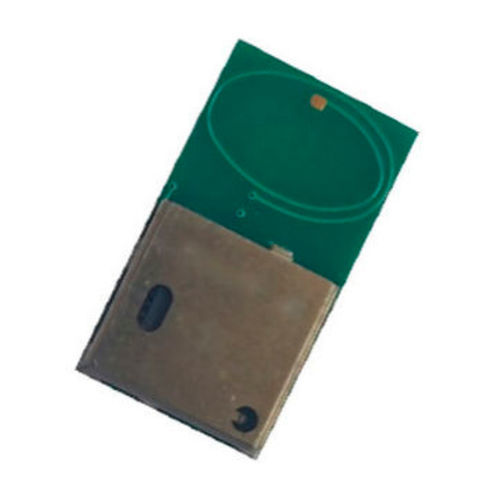

Mehrweg-Funkmodul RF-CC1101-915

mit integrierten Antennen

Produktübersicht
Es handelt sich um einen kostengünstigen Sub-1GHz-Mehrkanal-Transceiver, der für drahtlose Anwendungen mit geringem Stromverbrauch entwickelt wurde. Die Hardware basiert auf dem CC1101-Komponenten von Texas Instruments. Programmierbar von einem externen Mikrocontroller über die SPI-Schnittstelle. SMT-Version.
Frequenzband: 915MHz
- Eingebaute Antenne
- Sehr miniaturisierte Version 9x16x2.4mm

Technische Merkmale
Min | Typ | Max | Einheit
Versorgungsspannung | 1.8 | | 3.6 | Volt
Stromverbrauch (RX-Modus / TX-Modus) | | 20 / 38 | | mA
Stromverbrauch im Schlafmodus | | 1.0 | | µA
Frequenz | | 915 | | MHz
RF-Ausgangsleistung | -10.0 | | +12.0 | dBm
RF-Empfindlichkeit (1.2Kbit/s Datenrate) | | -112 | | dBm
Datenrate | 0.6 | | 600 | kbit/s
Betriebstemperaturbereich | -30 | | +75 | °C

Pinbelegung
Pin | Name | Beschreibung
1 | DNC | Interne GND-Verbindung, die während des Tests verwendet wird, nicht empfohlen, mit dem Haupt-GND zu verbinden.
2 | DNC | Interne RF-Ausgangsverbindung, die während des Tests verwendet wird. Nicht verwenden.
3 | DNC | Interne GND-Verbindung, die während des Tests verwendet wird, nicht empfohlen, mit dem Haupt-GND zu verbinden.
4 | NC | Nicht verbunden, nicht verwenden.
5 | NC | Nicht verbunden, nicht verwenden.
6 | NC | Nicht verbunden, nicht verwenden.
7 | Vdcoup1 | Optionale Entkopplung der internen Vdd-Versorgung des Moduls. In einer besonders lauten Umgebung kann dieser Pin verwendet werden, um das Rauschen auf der internen Vdd-Versorgung des Moduls weiter zu reduzieren.
8 | GND | Masse
9 | SCLK | SPI-Bus-Taktsignal
10 | MISO-GD01 | Serielle Konfigurationsschnittstelle, Datenausgang - Optionale allgemeine Ausgangspin, wenn CSn hoch ist
11 | MOSI | Serielle Konfigurationsschnittstelle, Dateneingang
12 | CSN | Serielle Konfigurationsschnittstelle, Chip-Auswahl (aktiv niedrig).
13 | GDO0 | GPIO, Allgemeiner Zweckanschluss
14 | GDO2 | GPIO, Allgemeiner Zweckanschluss
15 | Vdcoup2 | Optionale Entkopplung der internen Vdd-Versorgung des Moduls. In einer besonders lauten Umgebung kann dieser Pin verwendet werden, um das Rauschen auf der internen Vdd-Versorgung des Moduls weiter zu reduzieren.
16 | NC | Nicht verbunden, nicht verwenden.
17 | GND | Masse
18 | VCC | Stromversorgung
19 | NC | Nicht verbunden, nicht verwenden.
20 | NC | Nicht verbunden, nicht verwenden.
21 | NC | Nicht verbunden, nicht verwenden.
22 | DNC | Interne GND-Verbindung, die während des Tests verwendet wird, nicht empfohlen, mit dem Haupt-GND zu verbinden.
23 | DNC |
24 | DNC | Interne GND-Verbindung, die während des Tests verwendet wird, nicht empfohlen, mit dem Haupt-GND zu verbinden.

Hauptmerkmale

• Kostengünstiger Sub-1GHz-Radio-Transceiver basierend auf dem CC1101 (Texas Instruments)
• Transceiver-Modul basierend auf CC1101
• SMD-Montage
• Sehr miniaturisierte Version 16x9x2.4mm mit integrierter PCB-Antenne
• Programmierbar über SPI-Schnittstelle
• Frequenzband: 915MHz
• Eingebaute Antenne

Technische Spezifikationen

• Versorgungsspannung: 1.8V bis 3.6V
• Stromverbrauch (RX-Modus / TX-Modus): 20mA / 38mA
• Stromverbrauch im Schlafmodus: 1.0µA
• Frequenz: 915MHz
• RF-Ausgangsleistung: -10dBm bis +12dBm
• RF-Empfindlichkeit (1.2Kbit/s Datenrate): -112dBm
• Datenrate: 0.6kbit/s bis 600kbit/s
• Betriebstemperaturbereich: -30°C bis +75°C
• Abmessungen: 9x16x2.4mm
