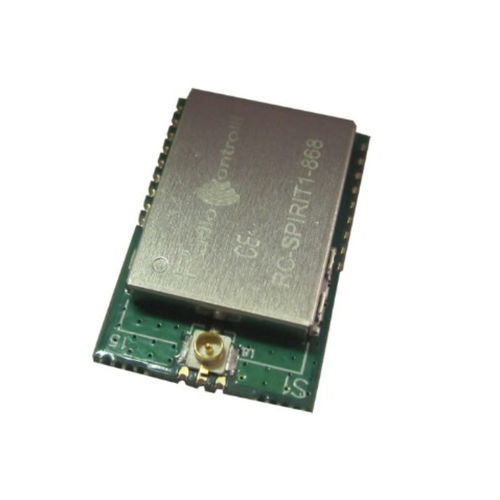

ISM-Band-Transceiver RC-SPIRIT1-868

Mehrkanalprogrammierbarmit geringer Leistung

Das RC-SPIRIT1-868 Modul basiert auf dem SPIRIT1 Transceiver von STMicroelectronics. Dieses Gerät ist ein hochleistungsfähiger, ultra-niedrigleistungs RF-Transceiver, der für drahtlose RF-Anwendungen im Sub-1GHz-Band entwickelt wurde. Das Modul ist für maximale Leistung in minimalem Raum konzipiert, mit 4 programmierbaren I/O-Pins. Programmierbar von einem externen Mikrocontroller über die SPI-Schnittstelle. Für weitere Informationen und Details, siehe das Spirit1-Datenblatt (www.st.com). - Technische Merkmale - Versorgungsspannung: 1.8V - 3.6V - Stromverbrauch (RX-Modus): 10 mA - Stromverbrauch (TX-Modus +7dBm): 9 mA - Stromverbrauch (TX-Modus +11.6dBm): 22 mA - Stromverbrauch im Standby-Modus: 600 nA - Stromverbrauch im Abschaltmodus: 2.5 nA - Frequenzband: 868 MHz - RF-Ausgangsleistung 50ohm: bis zu +16 dBm - RF-Empfindlichkeit: -118 dBm - Betriebstemperaturbereich: -30°C bis +75°C - Pin-Konfiguration - SDO: SPI Slave-Datenausgang - SDI: SPI Slave-Dateneingang - SCLK: SPI Slave-Takteingang - CSn: SPI Chip-Auswahl - GPIO-0 bis GPIO-3: Allgemeiner Zweck I/O - GND: Masse - SDN: Abschalt-Eingangspin - VCC: Stromversorgung - ANT: Anschluss an externe Antenne - Modell: RC-SPIRIT1-868 - Basierend auf dem SPIRIT1 Transceiver von STMicroelectronics - Sub 1GHz Multikanal-Radio-Transceiver - Ultra-niedriger Stromverbrauch - 4 programmierbare I/O-Pins - SPI-Schnittstelle zur Programmierung - Frequenz: 868 MHz - Abmessungen: Nicht spezifiziert
