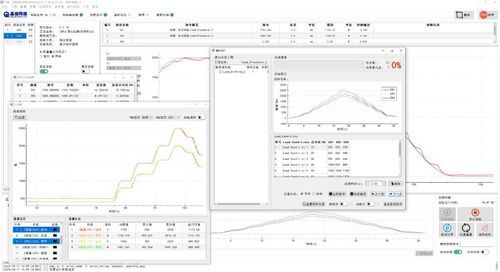

Die Lingdong-Belastungssoftware ist die Host-Software für den koordinierten Belastungsregler „Qtcreate Lingdong“. Sie ermöglicht eine umfassende Überwachung und Verwaltung des Servo-Belastungsregelsystems mit einer anwendungsorientierten, konfigurationsbasierten Architektur. Durch die Arbeit mit Konfigurationsdateien ermöglicht die Software eine schnelle Inbetriebnahme und Anpassung an verschiedene Testprojekte.<br><br>Arbeitsablauf der dynamischen Belastungssoftware<br><br>Projekt anlegen;<br>Belastungskanäle konfigurieren;<br>Systemeinrichtung;<br>Regler und Sensoren kalibrieren;<br>Lastspektren importieren/definieren;<br>Sicherheitsparameter festlegen;<br>Lastspektren importieren/definieren;<br>Test durchführen.<br><br>Konfiguration der Testressourcen<br>Die Benutzeroberfläche zur Konfiguration der Testressourcen dient hauptsächlich der Konfiguration und Verwaltung von Aktuatoren, Sensoren und Reglern. Sie ermöglicht die Konfiguration von Testressourcen per Drag-and-Drop, die Auswahl der zu verwendenden Aktuatoren, Sensoren und Steuerkanäle sowie die Bearbeitung und Verwaltung von Belastungsspektren.<br>Sensorkalibrierung<br><br>Das System unterstützt die unabhängige Sensorkalibrierung zur Bestimmung der Koeffizienten aller Sensoren im System. Es nutzt Methoden wie die Methode der kleinsten Quadrate, um eine Mehrpunkt-Kalibrierungsberechnung anhand von Standardsignalen durchzuführen und Kalibrierungskoeffizienten zu speichern. Es ermöglicht die Kalibrierung von Sensordaten sowie die Aktualisierung der Sensoreinstellungen.<br><br>Bearbeitung von Lastspektren<br><br>Die Funktion zur Bearbeitung von Testspektren ist verfügbar. Benutzer können je nach Testanforderungen verschiedene Testspektren bearbeiten, die den Anforderungen an Verbundwerkstoffe entsprechen, und das Programm steuert die Geräte, um die Tests automatisch durchzuführen. Der Prüfspektrum-Editor kann verschiedene komplexe Prüfspektren erzeugen, um die automatische Steuerung von Prüfabläufen zu realisieren; er eignet sich besonders für anspruchsvolle und komplexe Prüfungen.<br><br>Sicherheitskonfiguration<br><br>Das Prüfsystem ist mit umfassenden Schutzfunktionen ausgestattet: Überlastschutz für Prüfkraft und -weg, Schutz vor Probenbruch, Schutz vor Überschreitung der eingestellten Prüfparameterwerte usw. Jeder Belastungskanal verfügt über mehrere Schutzfunktionen, wie z. B. Grenzlastschutz, Nachlauffehler-Grenzschutz, Weggrenzschutz, Differenzgrenzschutz für Zweibrückensensoren, Stromausfallschutz usw. Alle Schwellenwerte können über die Software des übergeordneten Computers eingestellt werden.<br><br>Schrittkonfiguration<br><br>Die Parameter für statische und dynamische Schritte jedes Kanals können konfiguriert werden, darunter Auslösezeit, Zeitüberschreitungsdauer, minimale Schrittgeschwindigkeit usw.<br><br>Weitere Funktionen der Belastungssoftware<br><br>Schnittstelle zur Verknüpfung externer Daten: Die Lingdong-Belastungssoftware unterstützt die Verknüpfung externer Daten über reflektierenden Speicher, UDP-Kommunikation sowie analoge BNC-Ein- und Ausgänge. Die Software unterstützt zudem die externe Fernsteuerung über UDP-Kommunikation.<br><br>Echtzeit-Online-Frequenzganganalyse: Die Software unterstützt die Online-Frequenzganganalyse während der Belastung. Klicken Sie während des Sinus-Belastungsvorgangs auf die Schaltfläche „Frequenzganganalyse“, woraufhin die Software automatisch die Frequenzeigenschaften berechnet und die Analyseergebnisse in der Statusleiste anzeigt.<br><br>Anzeige des Fehlerbands: Unterstützt die Anzeige des Fehlerbands entsprechend dem eingestellten Prozentsatz.<br><br>Lastspektrum-Betriebsbedingungen: Das System unterstützt den Import und Export von Lastspektrum-Betriebsbedingungen und ermöglicht so das stapelweise Speichern und Anwenden von Lastspektren für mehrere Kanäle. Dies erleichtert das Umschalten und Einstellen von Lastspektren per Mausklick beim Wechsel zwischen verschiedenen Testbedingungen. Während der Belastung kann ein Nutzungsprozentsatz festgelegt werden.<br><br>Automatische Kompensation bei koordinierter Belastung: Umfasst dynamische/statische Schrittweise, Spitzen- und Talwertkompensation, Phasenkompensation usw.<br><br>Verstärkungssteuerung: Die Verstärkung im geschlossenen Regelkreis kann entsprechend verschiedener Testzustände (Position, Geschwindigkeit usw.) automatisch umgeschaltet und angepasst werden, um eine optimale Regelungsleistung zu erzielen.<br><br>Segmentierte Datenspeicherung: Unterstützt die segmentierte Datenspeicherung; die Daten werden basierend auf der konfigurierten Zeit in Minuten und der Dateigröße in separaten Dateien gespeichert.<br><br>Überwachung des Sensorzustands: Die Software ermöglicht die Anzeige des Sensorzustands, einschließlich des Sensoransteuerungsstatus, der Drahtbrucherkennung, der Überwachung der Lastumgehung usw. Sobald eine Anomalie auftritt, wird ein Schutzmechanismus ausgelöst.<br><br>Konfiguration des Reflective-Memory-Protokolls: Dient zur Konfiguration des Reflective-Memory-Verknüpfungsprotokolls mit externen Systemen (Simulationssysteme, Mess- und Steuerungssysteme usw.). Benutzer können Adressversätze, Datentypen und -formate für Befehls- und Rückmeldedaten definieren. Das Hinzufügen per Drag-and-Drop, Sortieren, Vorschau und Datentests werden unterstützt.<br><br>Softwarepaket für statische und Ermüdungsbelastung<br>Das System unterstützt mehrkanalige, koordinierte Anwendungen für statische, Dauer- und Lebensdauerbelastungen. Die Schnittstelle für statische und Dauerbelastungsprüfungen umfasst Kanaldatentabellen, schwebende Trendkurvenfenster, Wellenformdiagramme, eine Vorschau des Belastungsspektrums, Balkendiagramme, Prozesssteuerungsfelder und Fortschrittsbalken.<br><br>Die Konfigurationsoberfläche ermöglicht die schnelle Konfiguration aller Belastungskanäle in einem Tabellenkalkulationsformat und unterstützt Funktionen zur Konfigurationsvorschau.<br><br>
