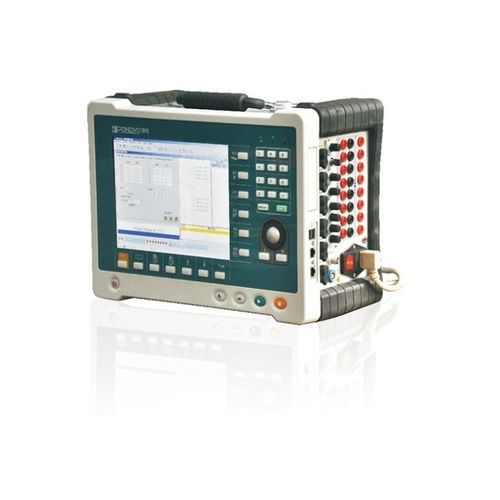

Prüfanlage für Schutzrelais POM2-3333

SpannungStromfür Lichtleiter

Das Prüfgerät POM2-3333 für digitale Relais und Zusammenführungseinheiten ist mit 6*12,5A und 6*120V Ausgängen, 8 Paaren von BI, 4 Paaren von BO und 6 Glasfaseranschlüssen, eingebautem GPS, Unterstützung von PPS, IRIG-B, PTP/IEEE1588 Zeitsynchronisation ausgestattet. Der POM2-3333 Digital Relay and Merging Unit Tester verfügt über 6*12,5A und 6*120V Ausgänge, 8 Paare BI, 4 Paare BO und 6 Glasfaseranschlüsse, eingebautes GPS, Unterstützung von PPS, IRIG-B, PTP/IEEE1588 Zeitsynchronisation. Integriertes Design mit 10,4-Zoll-Bildschirm, ist es mit Windows 7 System lokal eingebettet, so dass es möglich sein könnte, um Tests ohne Laptop zu tun. POM2-3333 könnte für die Prüfung verschiedener Arten von digitalen Schutzrelais und verschiedene Arten von Merging Unit mit elektronischen Transformator Eingang, magnetischen Transformator Eingang und elektromagnetischen Transformator Eingang, integrieren mit zuverlässigen analogen Ausgang und High-Speed-Digital-Signal-Prozess verwendet werden. Es ist mit 0,05% hohe Genauigkeit der analogen Ausgänge und starke abnorme SMV-Funktion. Für die Prüfung von MU, könnte es die folgenden Tests tun: ● SMV Genauigkeitstest Überprüfung der MU-Amplitude, der Frequenz und des Phasenfehlers zwischen dem Strom- und Volumeneingang und dem SMV-Ausgang; ● SMV-Kanalverzögerung Überprüfung der MU-Zeitverzögerung zwischen Strom- und Spannungseingang und SMV-Ausgang; ● SMV abnormal Echtzeit-Analyse und -Statistiken für die Ausnahmen, die den normalen Betrieb des MU beeinflussen, wie z.B. Frame-Drop, Unordnung, Wiederholung, Out-of-Step, SN-Abweichung und abnormale Qualität usw; ● SMV Streuung Echtzeit-Statistiken zum SMV-Intervall; ● GOOSE abnormal Echtzeit-Analyse und -Statistiken für die Ausnahmen, die die ordnungsgemäße Arbeit des MU beeinflussen, wie z. B. die Zeit der GOOSE-Abweichung, die Zeit der TEST-Abweichung
