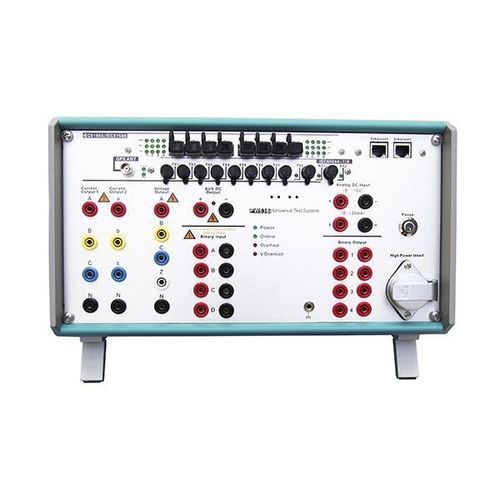

Testkit für Schutzrelais PW636i-F

elektrischPC-steuerbarfür Energiezähler

PW636i-F (6×32A, 4×300V, 8 Glasfaseranschlüsse) ist die neue Generation von Relaisprüfgeräten der PW-Serie, die sowohl als herkömmliche Relaisprüfgeräte als auch als IEC61850-Prüfgeräte verwendet werden können. PW636i-F (6×32A, 4×300V, 8 Glasfaseranschlüsse) ist die neue Generation von Relaisprüfgeräten der PW-Serie, die sowohl als konventionelle Relaisprüfgeräte als auch als IEC61850-Prüfgeräte verwendet werden können. Es verfügt über 6 Stromausgänge, jeder Kanal 32A/450VA, 4 Spannungsausgänge, jeder Kanal 300V/75VA, 12 binäre Eingänge, 8 binäre Ausgänge, 12 Low-Level-Ausgänge, Low-Level-Analogeingänge, Aux. 0-300V, die alle Arten von konventionellen Relaisprüfungen, von elektromagnetischen Relais bis zu Mikroprozessor-Computerrelais und IEC81650-Digitalrelais, verwenden können. Es verfügt nicht nur über Strom- und Spannungsausgänge für alle Arten von konventionellen Relaisprüfungen, sondern auch über 8 umschaltbare Glasfaser-/Ethernet-Ports zur Unterstützung digitaler Relaisschutzprüfungen auf der Grundlage von IEC61850. Es kann SV senden und empfangen, MU simulieren, um SV an Relais zu senden, deren Streuung besser als ±80ns ist, SV empfangen und Selbstschleifentests durchführen. Es kann GOOSE-Nachrichten veröffentlichen und abonnieren, viele verschiedene Arten von Steuer-/Blocknachrichten, abnormale Nachrichten simulieren (Jitter, Frame-Verlust, Flying Spot, falsche Sequenz, Datenanomalien, Paket-Wiederholung, ungültiger Kanal, Schrittfehler usw.), IEEE1588(PTP)-Nachrichten empfangen und senden, die Flexibilität bieten, beide SV- und GOOSE-Ports unabhängig voneinander zu konfigurieren und die empfangene optische Faserleistung zu messen. Neben der Prüfung von Relais kann das PW636i auch für andere Prüfaufgaben verwendet werden, z. B. für Messwandler, Energiemessgeräte, Anzeigegeräte usw. Es ist das ideale Schutzrelais-Testkit für alle Energieversorgungsunternehmen und Kraftwerke,
