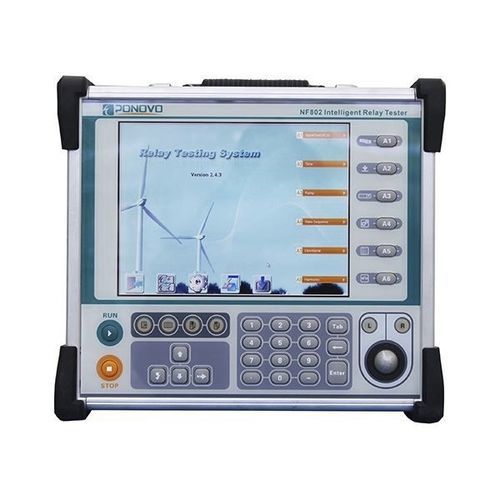

Testkit für Schutzrelais NF802

elektrischcomputergesteuertdigital

NF802 ist ein volldigitales IEC61850-Relaisprüfgerät, das mit 8 optischen Anschlüssen und einer leistungsstarken Datenverarbeitungsfunktion ausgestattet ist und volldigitale IEC61850-Schutzrelaistests durchführen kann. Es hat starke Datenempfangs- und Sendefähigkeit für jeden optischen Port, der 8 SV-Streams senden und empfangen kann, und 16 GOOSE-Streams, die veröffentlicht und abonniert werden können, jeder Stream kann maximal 128 BI/BO-Signale konfigurieren. Es verfügt über 12 konfigurierbare unabhängige analoge Low-Level-Signalausgänge, die zum Testen von Low-Level-Signaleingabegeräten verwendet werden können. Es ist auch mit GPS, IRIG-B-Code-Synchronisations-Schnittstelle ausgestattet und unterstützt die PTP/IEEE1588, um die Bedingungen für die Substation interne Debugging und Substation zu Substation kombinieren Debugging bieten. Die Software PowerTest für NF802 kann für alle IEC61850-Relais-Charakteristik-Tests verwendet werden. Sie ist kompatibel mit WindowsXP, Vista, Win7 und Win10. NF802 verfügt über ein Steuerungssystem mit 10,4-Zoll-Bildschirm, das für die Prüfung ohne Laptop verwendet werden kann. Aber es kann auch mit dem PC über den Ethernet-Port verbunden werden. Es basiert auf leistungsstarken Testfunktionen und unterstützt die Verwendung verschiedener Arten von Relais-Vorlagen für verschiedene automatische Tests. Es integriert die einzigartigen Funktionstests des optischen digitalen Schutzes, einschließlich der abnormalen SV-Simulation, des virtuellen Terminaltests, des Tests der optischen Leistung und so weiter Außerdem kann das NF802 IEC61850 Protection Digital Relay Test Kit die Modelldateien (SCD, ICD, CID, NPI) automatisch analysieren, z.B. SV, Musterkanalnachricht, GOOSE Nachricht automatisch konfigurieren und die GOOSE Kommunikationsverbindung überprüfen. Es kann auch abnormale SMV simulieren (Erschütterungen, verlorene Rahmen, abnormale Daten- und Seriennummernabweichungen usw.)
