Drehzahlwandler IGTP-2205AT

MedienTemperaturVerteiler

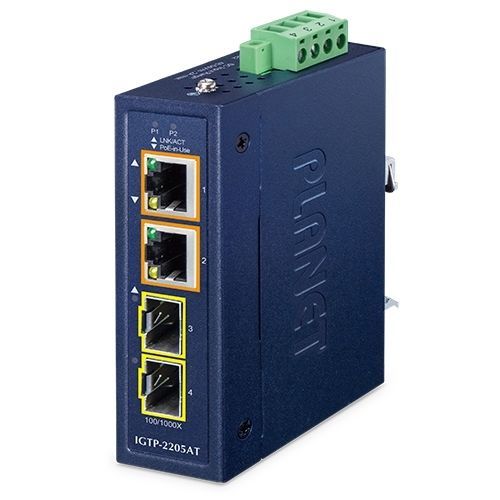

Robust für raue UmgebungenPLANET IGTP-2205AT ist der kleinste industrietaugliche Gigabit-PoE+-Medienkonverter mit zwei 100/1000BASE-X SFP-Glasfaseranschlüssen und zwei 10/100/1000BASE-T 802.3at PoE+-Kupferanschlüssen in einem robusten, kompakten Gehäuse der Schutzklasse IP30. Der IGTP-2205AT kann bei Temperaturen von -40 bis 75 °C betrieben werden, bietet eine zuverlässige, stabile und kontinuierliche Datenübertragung über große Entfernungen und kann in jeder rauen Umgebung installiert werden, ohne dass Platzprobleme auftreten.Da der Trend zu IIoT-Infrastrukturen (Industrial Internet of Things) zunimmt, wurde der IGTP-2205AT entwickelt, um die Bereitstellung von Industrienetzwerken durch seine Plug-and-Play-Funktion zu vereinfachen. Es bietet eine stabile und zuverlässige, schnelle Daten- und Stromübertragung und entspricht dem AIoT-Konzept (Artificial Intelligence of Things), indem es die nahtlose Integration intelligenter Systeme ermöglicht. Das IGTP-2205AT entspricht dem IEEE 802.3at Power over Ethernet Plus (PoE+)-Standard und ermöglicht eine Gigabit-Geschwindigkeits-Ethernet-Datenübertragung sowie ein Gesamtleistungsbudget von 60 Watt mit einer maximalen Leistungsabgabe von 30 Watt pro Port über ein zusätzliches 100 m langes UTP-Kabel für ein 802.3af/at PoE PD (Powered Device), das in einem abgelegenen Bereich installiert ist, in dem eine ausreichende und zuverlässige Stromversorgung erforderlich ist. Benutzer können ihre aktuellen Netzwerke einfach aufrüsten, ohne dass eine Softwarekonfiguration erforderlich ist.Glasfaserverbindung erweitert die Reichweite der NetzwerkbereitstellungDie maximale Entfernung zwischen einem PoE-PSE (Power Sourcing Equipment) und einem PD über ein Ethernet-UTP-Kabel beträgt 100 Meter. Um den PoE-Einsatzbereich flexibel zu erweitern, kann der SFP-Steckplatz des IGTP-2205AT, der 100BASE-FX/1000BASE-X, SFP-Module und mehr unterstützt, eine Übertragungsdistanz von bis zu 120 km oder 240 km mit Daisy-Chain-Topologie erreichen.Dualer Stromeingang für hochverfügbares NetzwerksystemDas IGTP-2205AT verfügt über ein starkes duales Stromeingangssystem mit weitreichenden Spannungen (48V~54V DC), das in das Automatisierungsnetzwerk des Kunden integriert ist, um die Systemzuverlässigkeit und Betriebszeit zu verbessern. Wenn Netzteil 1 ausfällt, wird die Hardware-Failover-Funktion automatisch aktiviert, um das IGTP-2205AT über Netzteil 2 weiter mit Strom zu versorgen, ohne dass es zu einer Betriebsunterbrechung kommt.Umweltverträgliches DesignDas IGTP-2205AT wurde speziell mit langlebigen Komponenten und einem robusten Gehäuse entwickelt, um in elektrisch rauen und klimatisch anspruchsvollen Umgebungen, wie z. B. in Fabrikhallen oder Verkehrssteuerungsschränken, zuverlässig zu arbeiten. Mit einem weiten Betriebstemperaturbereich von -40 bis 75°C ist das IGTP-2205AT ideal für Service Provider, Universitäten und öffentliche Bereiche, um drahtlose PoE-Zugangspunkte für den Außenbereich, IP-Kameras für den Außenbereich oder IP-Telefone an jedem beliebigen Ort einfach und effizient einzusetzen.Robuster SchutzDas IGTP-2205AT bietet eine Kontaktentladung von ±6KV DC und eine Luftentladung von ±8KV DC für den Ethernet ESD-Schutz. Es unterstützt auch ±6KV Überspannungsfestigkeit, um die Produktstabilität zu verbessern und die Netzwerke der Benutzer vor verheerenden ESD-Angriffen zu schützen und einen unterbrechungsfreien Betrieb zu gewährleisten.Flexible und einfache Installation bei begrenztem PlatzbedarfDas kompakte IGTP-2205AT ist speziell für die Installation in einer engen Umgebung, wie z. B. einem Wandgehäuse, konzipiert. Es kann durch eine feste Wandmontage oder eine DIN-Schiene installiert werden, was die Verwendbarkeit an jedem Ort mit begrenztem Platzangebot flexibler und einfacher macht.Flexibler und benutzerfreundlicher PoE-Einsatz mit Gigabit-GlasfasererweiterungFür Orte, an denen nur schwer eine Steckdose zu finden ist, bietet das IGTP-2205AT die einfachste Möglichkeit, Netzwerkgeräte wie PTZ- (Pan, Tilt & Zoom) IP-Kameras, Speed-Dome-IP-Kameras, Farb-Touchscreen-VoIP-Telefone, Mehrkanal- (IEEE 802.11a/b/g/n/ac) Wireless LAN-Zugangspunkte und andere Netzwerkgeräte, die eine höhere Leistung benötigen, um normal zu funktionieren, mit Strom zu versorgen.Benutzer können flexibel Sicherheits-IP-Kameras, drahtlose Zugangspunkte und andere IEEE 802.3af/at-konforme Netzwerkgeräte in öffentlichen Bereichen wie Bahnhöfen, Autobahnen, Flughäfen und Campus für die Überwachung und drahtlose Roaming-Bedürfnisse installieren.Key FeaturesPhysical Port2-Port 10/100/1000BASE-T RJ45 mit IEEE 802.3at PoE + Injektor-FunktionZwei SFP-Steckplätze, die 1000BASE-X und 100BASE-FX-Transceiver Dual-Modus unterstützenPower over EthernetComplies mit IEEE 802.3at PoE Plus End-Span PSE2 IEEE 802.3at/af device poweredSupports PoE Power up to 30 watts for PoE portProvides DC 48~54V power over RJ45 Ethernet cable to PD with Ethernet portAuto detects IEEE 802.3at/af equipment and protects devices from being damaged by incorrect installationRemote power feeding up to 100mIEEE 802.3at/af PoE-Splitter-Geräte kompatibelSchicht-2-MerkmaleUnterstützt Auto-Negotiation und 10/100Mbps Halb-/Vollduplex- und 1000Mbps Vollduplex-Modus am RJ45-PortVerhindert Paketverluste durch Gegendruck (Halbduplex) und IEEE 802.3x pause frame flow control (full-duplex)PROFINET Traffic Pass-through mit QoSIndustrielles Gehäuse und InstallationIP30 MetallgehäuseDIN-Schienen- und Wandmontage-Designs48V~54V DC Power mit VerpolungsschutzAnschließbare abnehmbare KlemmleisteUnterstützt 6000 VDC Ethernet ESD-Schutz-40 bis 75°C BetriebstemperaturFreier Fall, stoß- und vibrationsfest für die IndustrieSpecificationsCopper Port: 2 x 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X-Ports mit PoE-InjektorfunktionSFP-Port: 2 x 1000BASE-SX/LX/BX SFP-Schnittstellen (kompatibel mit 100BASE-FX SFP)Flusssteuerung: Gegendruck für Halbduplex-Modus, IEEE 802.3x Pausenrahmen für Vollduplex-ModusMaximale Rahmengröße: 9KLED: System: P1/P2 (Grün), Glasfaser 100/1000BASE-X: LNK/ACT (Grün), TP 10/100/1000BASE-T: LNK/ACT (Grün), PoE: Power-in-use (Bernstein)Abmessungen (B x T x H): 30 x 70 x 104 mmGewicht: 260 gStromanforderungen: DC 48~54V, redundante Stromversorgung mit Verpolungsschutzfunktion (>51V DC für PoE+ Ausgang empfohlen)Stromverbrauch: System EIN ohne Belastung: DC 48V: 1,44W/4,91BTU, DC 54V: 1,62W/5,53BTU; Volle Belastung mit PoE: DC 48V: 81.6W/278.43 BTU, DC 54V: 82.1W/280.14 BTUEinbau: IP30 MetallgehäuseInstallation: DIN-Schienen-Kit und Wandmontage-KitESD-Schutz: 6KV DCKabel: 10/100/1000BASE-T: 2-Paar UTP Kat. 3, 4, 5, 5e, 6 (max. 100 Meter), EIA/TIA-568 100-Ohm STP (max. 100 Meter); 100BASE-FX/1000BASE-SX/LX: Multimode: 50/125μm oder 62,5/125μm Glasfaser, Singlemode: 9/125μm-GlasfaserPoE-Standard: IEEE 802.3at Power over Ethernet PlusPoE Ausgangsleistung: 48~54V DC: 30 Watt pro AnschlussPoE-Stromversorgungstyp: End-SpanPower Pin-Belegung: 1/2(+), 3/6(-)PoE-Leistungsbudget: 60 WattGesetzeskonformität: FCC Teil 15 Klasse A, CEEinhaltung von Protokollen und Standards: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3z Gigabit Ethernet over Fiber Optic, IEEE 802.3x Flow Control, IEEE 802.3az Energy Efficient Ethernet (EEE), IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet PlusStabilitätstests: IEC60068-2-32 (freier Fall), IEC60068-2-27 (Schock), IEC60068-2-6 (Vibration)Temperatur: Betrieb: -40~75°C, Lagerung: -40~85°CHumidität: Betrieb: 5~90% (nicht kondensierend), Lagerung: 5~90% (nicht kondensierend)
