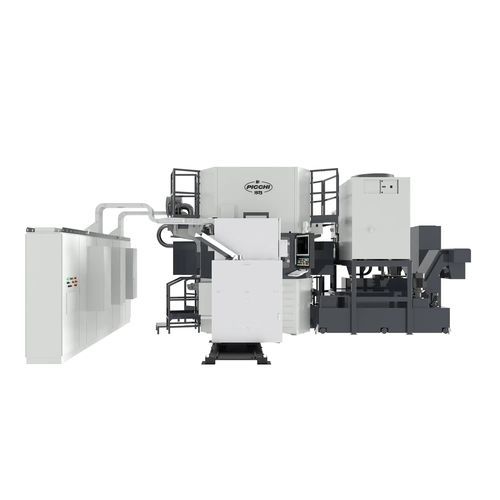

Rundtakt-Transfermaschine 14-24/VSE Hp LL

CNC14-PositionenPräzision

Kurzbeschreibung
Die 14-24/VSE Hp LL ist eine CNC-Transfermaschine mit integrierter Diamantbearbeitung, ausgelegt für die Komplettbearbeitung von Gasventilkörpern in Serienfertigung.

Produkt

• Typ: CNC-Transfermaschine
• Modell: 14-24/VSE Hp LL
• Integrierte Funktion: Diamantbearbeitung (Finish)
• Hauptanwendung: Komplettbearbeitung von Gasventilkörpern
• Produktfamilie: Transfermaschinen

Anwendungsbereiche

• Serienfertigung von Gasventilkörpern und ähnlichen hydraulischen/ pneumatischen Bauteilen
• Kombinierte Dreh-, Fräs- und Finish-Operationen mit integrierter Diamantbearbeitung für Dicht- und Sitzflächen

Hauptmerkmale

• 14-Stationen-Drehtisch-Konfiguration für kontinuierlichen Transferprozess
• 24 Bearbeitungseinheiten mit 100 mm Z-Hub
• Option "HP" für erhöhte Steifigkeit und Leistung
• Option "Long Life" zur Minimierung des Verschleißes an der Pinole und zum Schutz von Lagern/Spindel vor Spänen und Kühlmittel
• Spindel-Nasenverbindung ABS40 und Antrieb über vorgespannte Präzisions-Kugelgewindespindel, Brushless-Motor
• Integrierter, dedizierter Manipulator für automatisiertes Be- und Entladen

Technische Daten

• Hersteller: Picchi
• Handelsbezeichnung: 14-24/VSE Hp LL
• Anzahl Stationen: 14
• Bearbeitungseinheiten: 24 (Z-Hub 100 mm)
• Spindelmotornennleistung: 3 kW (S1)
• Spindel-Nase: ABS40
• Optionale maximale Spindeldrehzahl: bis zu 16.000 U/min
• Steuerung: Siemens 840D CNC; Benutzeroberfläche in Landessprache verfügbar
• Thermoregulierung: Sonden für Umgebung, Maschinen- und Kühlmitteltemperatur zur dimensionsstabilen Bearbeitung
• Konnektivität: Teleservice und Industrie-4.0-Fähigkeit für Prozessüberwachung und Werksintegration
