Rundtakt-Transfermaschine 10-15/OSE Hp LL_160
CNC10-Positionenmit Rotationstisch

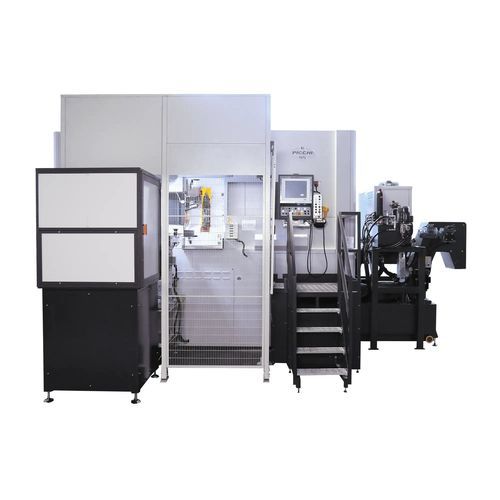

Rundtakt-Transfermaschine - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10-Positionen / mit Rotationstisch
Rundtakt-Transfermaschine - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10-Positionen / mit Rotationstisch
Rundtakt-Transfermaschine - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10-Positionen / mit Rotationstisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Rundtakt
Steuerung
CNC
Anzahl der Positionen
10-Positionen
Weitere Eigenschaften
mit Rotationstisch, zur maschinellen Fertigung, Gewindeschneid, programmierbar, mit automatischem Be- und Entladen, Horizontalachsen, Bohr, Hochpräzision, Präzision

Beschreibung

Übersicht
  • Transfer-/Rundtaktmaschine für mittlere bis hohe Stückzahlen zur Fertigung von hydraulischen, ölhydraulischen und pneumatischen Anschlussstücken.
  • Ausgelegt mit horizontaler Drehtischachse und sequentiellen Bearbeitungsstationen für komplette Mehroperationszyklen.


Basis
  • Monolithische, hochsteife Struktur, ausgelegt mit FEM zur Optimierung von Steifigkeit und thermischer Stabilität.


Rotierender Tisch
  • Horizontalachse mit 10 Stationen.
  • Drehung angetrieben von einem Torque-Motor mit direkter Encoder-Positionsrückführung.
  • Tischverriegelung hydraulisch; mechanische Komponenten druckdicht ausgeführt zum Schutz gegen Späne und Kühlschmierstoff.


Bearbeitungseinheiten
  • 15 Bearbeitungseinheiten mit 160 mm Hub: 7 UFE160/40 (Bohren/Ausbohren), 5 UFME160/40 (Bohren/Gewindeschneiden) und 3 UFME160/Re mit elektronischem Rücktritt.
  • Spindelaufnahme ISO 40 mit Schnellwechsel-System.
  • Option "HP" für erhöhte Steifigkeit und Leistung.
  • Option "Long Life" mit druckdichten Gehäusen zur Vermeidung von Späne-/KSS-Eintrag und Minimierung der Pinolenabnutzung.
  • Achsantriebe über vormontierte Präzisions-Kugelumlaufspindeln, angetrieben von Brushless-Motoren.
  • Drei druckdichte, geschmierte elektronische Rücktrittköpfe mit horizontaler Bewegung auf geneigten Führungen.


Weitere Merkmale
  • Temperaturregelung: Sensoren für Umgebungstemperatur, Maschinen-Innentemperatur und Kühlschmierstoff zur Stabilisierung thermischer Ausdehnungen und Steigerung der Genauigkeit.
  • Elektronik: Siemens-Komponenten; CNC 840D Siemens; klimatisierte Schaltschränke; integrierte Fernunterstützung.
  • Programmierung: ISO-Sprachunterstützung oder Picchi benutzerfreundliche Oberfläche in der Sprache des Bedieners.
  • Werkzeugbestückung & Umrüstung: komplette Schnellbestückungsoptionen; Umrüstzeit ≈ 60 Minuten; maschinenintegrierte Automatisierungsbereitschaft.
  • Automatisierung: optionale, fest auf Maschinenrahmen montierte Roboter-Lade-/Entladeeinheit mit Vision-System und integrierter Elektronik.
  • Tele-Service: Fernwartung und Ferndiagnose verfügbar.
  • Industrie 4.0 Vorbereitung: Anbindung an Fabrik-IT, Zustandsüberwachung und Prozessparameterüberwachung, adaptives Regelverhalten gegen Prozessdrift.


Caractéristiques / spécifications techniques
  • Tischdrehachse: horizontal.
  • Anzahl Stationen: 10.
  • Anzahl Bearbeitungseinheiten: 15 (Hub 160 mm).
  • Spindelverbindung: ISO 40.
  • Tischdrehzeit: 0,2 (Referenzwert laut Datenblatt).
  • Wesentliche Optionen: HP, Long Life, Temperaturregelung.
  • Achsantriebe: vorgespannte Kugelumlaufspindeln, Brushless-Motoren.
  • Steuerung: CNC 840D Siemens.
  • Automatisierung: anthropomorpher Roboter mit Vision-System (optional).


Modell / Marke
  • Modell: 10-15/OSE Hp LL 160
  • Marke: Picchi
