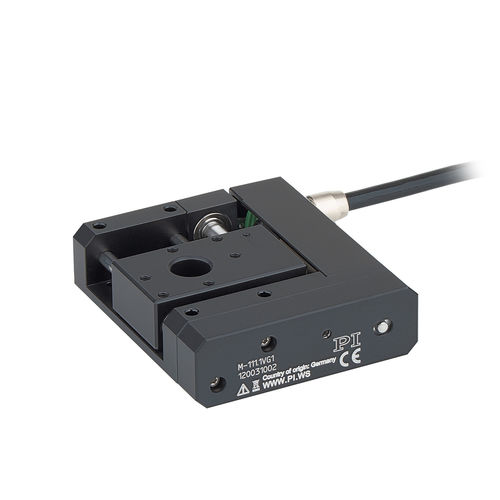

XY-Tisch M-11 series

XYZelektrischkompakt

Vakuumgeeignet bis zu 10-6 hPa Sehr kompakt durch gefalteten Antrieb Geregelte DC-Motoren Stellwege: 5, 15 und 25 mm Kontaktlose Referenz- und Endschalter XY-Aufbauten direkt montierbar Kompakter Lineartisch, vielseitig einsetzbar Lineartisch mit kompakter Baugröße durch gefalteten Antrieb mit Riemengetriebe. Freie Apertur mit 10 mm Ø. XY-Aufbauten sind ohne Adapterplatte direkt montierbar. Reduziertes Ausgasen speziell für den Einsatz in Vakuumumgebung Insbesondere die Schmierung der Führung und der Spindel ist mit einem besonders ausgasarmen Stoff durchgeführt. Damit kann eine Ausheiztemperatur bis 80 °C erreicht werden. Durch diese und weitere Modifikationen der PI Vakuumklasse V6 kann dieser Positionierer bei bis zu 10-6 hPa verwendet werden. Antrieb Geregelter DC-Getriebemotor Spielfrei vorgespannte Gewindespindel Positionsmessung Rotationsencoder auf der Motorwelle Kontaktlose Hall-Effekt-Referenz- und Endschalter Einsatzgebiete Vakuumkammern. Forschung. Beamline-Instrumentierung. Mikroskopie. Elektronikmontage und -inspektion.
