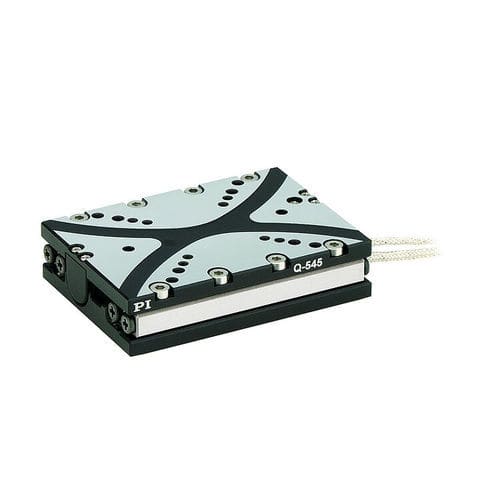

Linearer Tisch Q-545 Q‑Motion® series

piezoelektrisch1-AchsPräzision

• Antriebskraft 7 N • Inkrementelle Sensoren mit Nanometer-Positionsauflösung • XY-Kombinationen ohne Adapterplatte möglich Piezoelektrischer Trägheitsantrieb Piezoträgheitsantriebe sind platzsparende und preiswerte piezobasierte Antriebe mit relativ hohen Haltekräften und prinzipiell unbegrenztem Stellweg. Das Trägheitsantriebsprinzip basiert auf einem einzelnen piezoelektrischen Aktor, der über die Treiberelektronik mit einer modifizierten Sägezahnspannung angesteuert wird. Der Aktor dehnt sich langsam aus und nimmt einen Läufer mit. Die darauf folgende schnelle Kontraktion des Aktors kann der Läufer aufgrund seiner Trägheit nicht nachvollziehen und verharrt auf seiner Position. Mit einer Betriebsfrequenz von bis zu 20 kHz erreichen direkt auf den Läufer wirkende Antriebe Geschwindigkeiten bis max. 8 mm/s. Direktes Messprinzip Die Lineartische sind mit berührungslos messendem optischen Linearencoder sowie Referenzschalter ausgestattet. Auflösung 1 nm. Einsatzgebiete Mikromontage. Photonik. Optische Justage. Mikroskopie. Beamline-Instrumentierung. Halbleitertechnik. Testanwendungen.
