Lesegerät für Strichcode und Data-Matrix / Hand Ident-Ex® 02

1D2DBilderfassung

Übersicht
Der Ident-Ex® 02 ist der kleinste und leichteste drahtlose 1D/2D-Barcode-Scanner/Reader, der für Ex-Bereiche entwickelt wurde (Zone 1/21, Zone 2/22 und Class I/II Division 1/2). Deutsch konstruiert und mit einem Honeywell-Scan-Engine ausgestattet, ist er in mehreren ergonomischen Varianten erhältlich und verfügt über IP68-Schutz, Bluetooth® 5.4 und schnelle USB-C-Ladung.

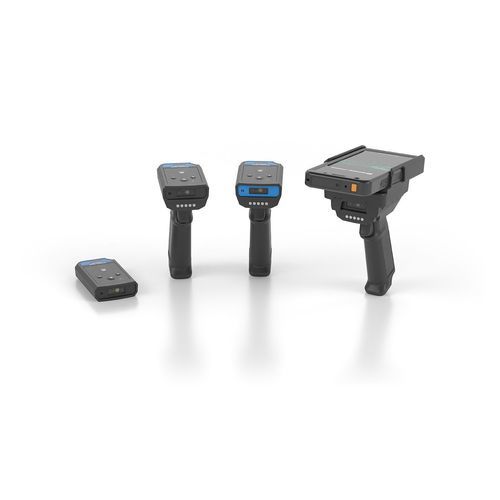

Designs / Varianten

• Pocket Mode – eigenständiger tragbarer Scanner (kleinste & leichteste Variante)
• Grip – Pocket plus ergonomischer Abzugsgriff
• Grip+ – HMI-Version zur Integration in industrielle HMI-Systeme und optionale Laden-in-Zone (nur Flex Range)
• Smart Grip – Grip mit Cradle zur Aufnahme eines Smart-Ex® Smartphones (konvertierbar zu/aus Grip/Grip+)

Hauptmerkmale

• Honeywell FlexRange™ N6803FR (Flex Range) und N6803LR (Long Range) Scan-Engines
• Zwei Lesereichweiten: Flex Range (bis zu 10 m) und Long Range (bis zu 25 m) — Grip+ unterstützt nur Flex Range
• Erfasst alle gängigen 1D- und 2D-Symbologien, einschließlich QR, Data Matrix, PDF417 und zahlreicher Postcodes
• Bluetooth® 5.4 mit Bluetooth Low Energy für kabellose Kopplung mit Geräten und Systemen
• Schnelles USB Type-C-Laden; Grip / Grip+ / Smart Grip unterstützen optional magnetische Ladestifte und Dockingstationen; Grip+ unterstützt optionale Ladefunktion in der Zone über spezielle HMI-Schnittstelle
• 1430 mAh Li‑Ion-Akku für einen kompletten Arbeitsschichtbetrieb
• Robuster Schutz: IP68 gemäß EN/IEC 60529
• Kompakt, leicht und ergonomisch für ermüdungsfreies Dauergebrauch

Konfiguration & Einsatz
Mehrere Konfigurationen sind für Zone 1 (DZ1) und Zone 2 (DZ2) verfügbar, in Flex Range und Long Range sowie in den Ausführungen Pocket, Grip, Grip+ und Smart Grip. Die Smart Grip-Variante kann Smart-Ex® Smartphones aufnehmen, um mobile Workflows zu integrieren. Das Produkt unterstützt den eigenständigen Betrieb mit internem Akku und Speicher für flexible Einsätze.

Lieferumfang

• Scanner (variantenabhängig)
• USB-C-Ladekabel
• Dokumentation
• Grip (nur für Ident-Ex 02 Grip, Grip+ und Smart Grip)
• Cradle (nur für Ident-Ex 02 Smart Grip)

Konfigurationstabelle
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100002 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100003 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100004 | IDENT-EX02-DZ1-AI--L-G00-00-.. | DZ1, Long Range, Grip
(zusätzliche DZ2 / Smart Grip Varianten nach dem gleichen Muster verfügbar)

Anwendungen & Integration
Der Ident-Ex 02 ist vorgesehen für Scanning-, Imaging- und AutoID-Aufgaben in Branchen wie Lager & Logistik, Life Sciences & Pharma (HMI-Version), Feinchemie, Asset-Tracking, Operator-Runden sowie Wartungs-/Inspektionsaufgaben. Grip+ ist für die Integration in industrielle HMI-Systeme ausgelegt und kann über kompatible HMI-Schnittstellen geladen werden.

Technische Daten

• Scan-Engine: Honeywell FlexRange™ N6803FR und N6803LR
• Lesereichweite: Flex Range bis zu 10 m; Long Range bis zu 25 m
• Sichtfeld: Flex Range 48° x 21° (nah) / 20° x 12° (fern); Long Range 48° x 21° (nah) / 13,7° x 7,6° (fern)
• Auflösung: Flex Range 1920 x 800 px (nah) / 1280 x 800 px (fern); Long Range 1920 x 800 px
• Scanrate: Flex Range 40 fps Standard (60 fps max); Long Range 30 fps Standard
• Visier: Flex Range grüner Laserpunkt; Long Range roter Laserpunkt (Klasse 2)
• Beleuchtung: weiß
• Unterstützte Symbologien: Linear (Codabar, Code 128, Code 39, Code 93, EAN/JAN, Interleaved 2 of 5, MSI, GS1 Databar, UPC, etc.), 2D Stacked (PDF417, MicroPDF417, Codablock), 2D Matrix (Aztec, Data Matrix, QR Code, MaxiCode, Han Xin, etc.), Postal (Australian Post, British Post, Canada Post, China Post, Japan Post, Korea Post, Netherlands Post, Planet Code, Postnet)
• Kommunikation: Bluetooth® 5.4 (BLE)
• Batterie: Li‑Ion 1430 mAh (betriebsfähig für eine komplette Schicht)
• I/O-Ports: USB-C; Grip / Grip+ / Smart Grip bieten zusätzlich magnetische Ladestifte
• Schutzart: IP68 (geschützt gegen dauerhaftes Untertauchen: 1,5 m für 45 min) gemäß EN/IEC 60529
• Masse: Pocket ca. 162,5 g; Grip / Grip+ ca. 280,5 g; Smart Grip ca. 356 g (ohne Smartphone)
• Abmessungen (L x B x H): Pocket 98,4 x 57,11 x 20,4 mm (21,63 mm mit Tasten); Grip / Grip+ 113 x 57 x 151 mm; Smart Grip 128 x 90 x 190 mm (ohne Smartphone)
