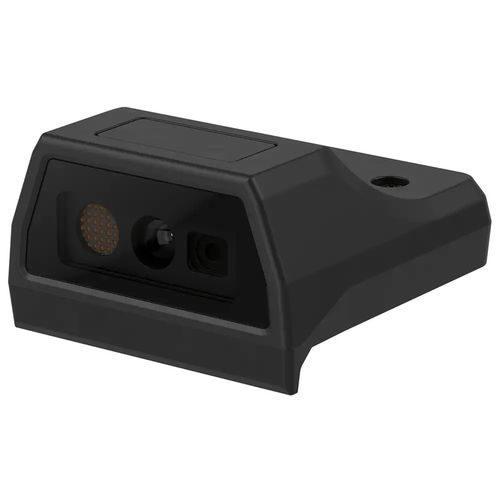

Barcode-Scannermotor SM-Ex S203 SR

2D

Produktbeschreibung
Scannermodul SM-Ex S203 SR zur Integration in Smart-Ex® 203-Geräte. Kompaktes 1D/2D-Scanmodul auf Basis der SE4107-Engine, ausgelegt für industrielle Einsatzfälle, die eine leichte und präzise Scanlösung verlangen.

Die wichtigsten Vorteile im Überblick

• SE4107 1D/2D-Scan-Engine
• Helles weißes Beleuchtungsfeld und grüner LED-Zielpunkt
• Sehr geringes Gewicht: 25 g
• Großes Sichtfeld: Horizontal 44,5° × Vertikal 33,5°
• Hohe Ausrichtungstoleranz: Schrägstellung/Neigung ±60°, Roll 360°

Technische Daten - Hardware
Scan-Engine: SE4107 1D/2D-Scanmodul
Sensortechnologie: Rolling-Shutter
Auflösung: 1280 x 960 Pixel (1,3 MP)
Zielhilfe: grüne LED
Beleuchtung: weiß
Sichtfeld: Horizontal: 44,5°, Vertikal: 33,5°
Fokusabstand: Ab Vorderkante des Scanmoduls: 152,4 mm
Ausrichtungstoleranz: Schrägstellung ±60°, Neigung ±60°, Roll 360°
Unterstützte Barcode-Symbologien: 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
Hinweis: Die vollständige Tabelle mit Symbologien und Dekodierbereichen finden Sie im vollständigen Datenblatt.

Umgebungsbedingungen
Betriebstemperatur: -20 ... 50 °C (-4 ... 122 °F)
Lagertemperatur: -30 ... 70 °C (-22 ... 158 °F) (nur Scanner-Modul)

Mechanische Daten
Masse: 25 g
Abmessungen (B x H x T): 39 mm x 20,8 mm x 41,4 mm

Allgemeine Informationen
Die mit Logos gekennzeichneten Zertifizierungen gelten nur in Verbindung mit Smart-Ex® 203.

Passende Serien

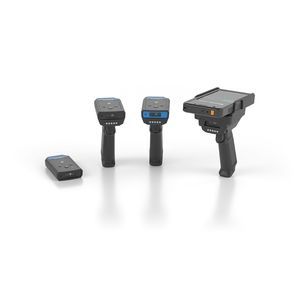

Smart-Ex® 203

Caractéristiques / spécifications techniques

• Modell / Bezeichnung: SM-Ex S203 SR
• Scan-Engine: SE4107 1D/2D-Scanmodul
• Sensortechnologie: Rolling-Shutter
• Auflösung: 1280 x 960 Pixel (1,3 MP)
• Zielhilfe: grüne LED
• Beleuchtung: weiß
• Sichtfeld: H 44,5°, V 33,5°
• Fokusabstand: ab Vorderkante des Scanmoduls 152,4 mm
• Ausrichtungstoleranz: Schrägstellung ±60°, Neigung ±60°, Roll 360°
• Unterstützte Barcodes: z. B. 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
• Betriebstemperatur: -20 ... 50 °C
• Lagertemperatur: -30 ... 70 °C (nur Modul)
• Masse: 25 g
• Abmessungen (B x H x T): 39 mm x 20,8 mm x 41,4 mm
• Passende Serie: Smart-Ex® 203
