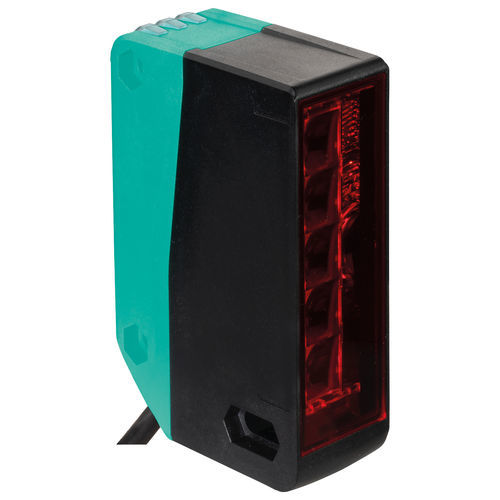

Optoelektronischer Sensor / Reflex-Lichtschranke OGR4000-R305-2EP-IO-0,3M-V1

rechteckigLEDrotes Licht

Hauptvorteile: - Retroreflektiver Bereichssensor mit fünf Lichtstrahlen in einem Standardgehäuse für fotoelektrische Sensoren - Helle, gut sichtbare Senderstrahlen gewährleisten eine bequeme Ausrichtung des Sensors - Zuverlässige Erkennung aller Oberflächen unabhängig von der Textur des Objekts - Zuverlässige Erkennung von Kleinteilen für sehr flache Objekte mit unregelmäßiger Form - Konstante Objekterkennung ab 2 mm im gesamten Erfassungsbereich Produktbeschreibung: Retroreflektiver Bereichssensor, rotes Licht, maximale Erfassungsreichweite 4 m, Lichtfeldhöhe 60 mm, IO-Link-Schnittstelle, 2 Push-Pull-Ausgänge, festes Kabel mit M12-Stecker Technische Daten: - Effektive Erfassungsreichweite: Standardmodus: 0 ... 4 m; Hohe Auflösung: 0 ... 2 m - Reflektordistanz: 0,2 ... 4 m Reflektor H85-2 - Schwellenwert-Erfassungsreichweite: 4 m - Erfassungsbereich: siehe Tabelle - Referenzziel: Reflektor H85-2 - Lichtquelle: LED - Lichttyp: moduliertes sichtbares rotes Licht - LED-Risikogruppenkennzeichnung: Freistellungsgruppe - Feldhöhe: 60 mm - Feldbreite: 12 mm - Objektgröße: Mindestens 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; positionsunabhängige Erkennung im Erfassungsbereich - Anzahl der Strahlen: 5 - Öffnungswinkel: +/- 2 ° - Umgebungslichtgrenze: EN 60947-5-2 - Auflösung: siehe Tabelle Funktionssicherheitsbezogene Parameter: - MTTFd: 674 a - Missionszeit (TM): 20 a - Diagnosedeckung (DC): 0 % Indikatoren/Betriebsmittel: - Betriebsanzeige: LED grün: ständig an - eingeschaltet; blinkend (4Hz) - Kurzschluss; blinkend mit kurzen Unterbrechungen (1 Hz) - IO-Link-Modus - Funktionsanzeige: Gelbe LED: Dauerhaft an: Lichtweg frei; Dauerhaft aus: Objekt erkannt; Blinkend (8 Hz) - Ende der Kompensation - Bedienelemente: Teach-In-Taste; 5-stufiger Drehschalter zur Auswahl der Betriebsmodi Elektrische Spezifikationen: - Betriebsspannung (UB): 10 ... 30 V DC; IO-Link-Modus: 18 ... 30 V DC - Welligkeit: max. 10 % - Leerlaufstrom (I0): < 35 mA bei 24 V Versorgungsspannung - Schutzklasse: III Schnittstelle: - Schnittstellentyp: IO-Link - IO-Link-Revision: 1.1 - Geräteprofil: Identifikation und Diagnose - I&D; Intelligenter Sensor - SSP 2.1 - Prozessdaten: Eingang 8 Bit (Schaltsignal 1 Bit, Stabilitätsalarm 1 Bit, Messwert 6 Bit); Ausgang 2 Bit (Sensorsteuerungsfunktion 1 Bit, Bewertungssteuerungsfunktion 1 Bit) - Anbieter-ID: 1 (0x0001) - Geräte-ID: 0x101001 (1052673) - Übertragungsrate: COM2 (38,4 kBit/s) - Minimale Zykluszeit: 2,3 ms - SIO-Modus-Unterstützung: ja - Kompatibler Master-Port-Typ: Klasse A, Klasse B (Verwendung eines 3-poligen Adapters oder eines 3-adrigen Kabels) Ausgang: - Schaltart: Einstellbar; Standard: C/Q - Pin4: NPN normalerweise offen / dunkel-schaltend, PNP normalerweise geschlossen / hell-schaltend, IO-Link; /Q - Pin2: NPN normalerweise geschlossen / hell-schaltend, PNP normalerweise offen / dunkel-schaltend - Signalausgang: 2 Push-Pull-Ausgänge (4 in 1), kurzschlussfest, verpolungssicher, überspannungssicher - Schaltspannung: max. 30 V DC - Schaltstrom: max. 100 mA - Spannungsabfall (Ud): ≤ 1,5 V DC - Schaltfrequenz (f): Standardmodus: 500 Hz, Hohe Auflösung: 250 Hz - Ansprechzeit: Standardmodus: 1 ms, Hohe Auflösung: 2 ms Konformität: - Kommunikationsschnittstelle: IEC 61131-9 / IO-Link V1.1.4 - Produktstandard: EN 60947-5-2 Zulassungen und Zertifikate: - UL-Zulassung: E87056, cULus Listed, Klasse 2 Stromversorgung, Typenbewertung 1 - CCC-Zulassung: Nicht erforderlich für Produkte mit einer Nennspannung ≤36 V Umgebungsbedingungen: - Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F); Minimum während der Lehre: -30 °C; zulässige Temperaturänderung nach der Lehre: ±20 K - Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F) Mechanische Spezifikationen: - Schutzgrad: IP67 - Anschluss: 300 mm festes Kabel mit M12 x 1, 4-poligem Stecker - Material: Gehäuse: PC (Polycarbonat); Optische Fläche: Kunststoffscheibe - Masse: 104 g - Abmessungen: Höhe: 89 mm; Breite: 25,8 mm; Tiefe: 59,5 mm Produktkonformität: - Europa – CE - USA - cULus LISTED - IO-Link-Schnittstelle
