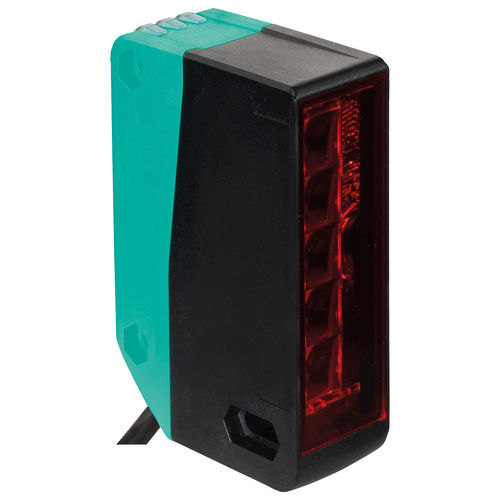

Optoelektronischer Sensor / Reflex-Lichtschranke OGR4000-R305-2EP-IO

rechteckigrotes LichtLED

Produktübersicht - Flächen-Lichtschranke mit 5 Strahlen in einem Standard-Lichtschranken-Gehäuse - Helle, gut sichtbare Senderstrahlen sorgen für eine bequeme Ausrichtung des Sensors - Zuverlässige Erkennung aller Oberflächen unabhängig von den Objekteigenschaften - Zuverlässige Erkennung von sehr flachen und unregelmäßig geformten Kleinteilen - Konstante Objekterkennung ab 2 mm im gesamten Erfassungsbereich Produktbeschreibung - Flächen-Lichtschranke, rotes Licht, max. Reichweite 4 m, Lichtfeldhöhe 60 mm, IO-Link-Schnittstelle, 2 komplementäre Ausgänge, festes Kabel Allgemeine Daten - Betriebsbereich: Standardmodus: 0 ... 4 m, Hohe Auflösung: 0 ... 2 m - Reflektordistanz: 0,2 ... 4 m Reflektor H85-2 - Grenzbereich: 4 m - Erfassungsbereich: siehe Tabelle - Referenzobjekt: Reflektor H85-2 - Lichtquelle: LED - Lichtart: rotes, wechselndes Licht - LED-Risikogruppenkennzeichnung: freie Gruppe - Feldhöhe: 60 mm - Feldbreite: 12 mm - Objektgröße: mindestens 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; positionsunabhängige Erkennung im Erfassungsbereich - Anzahl der Strahlen: 5 - Öffnungswinkel: ± 2° - Umgebungslichtgrenze: EN 60947-5-2 - Auflösung: siehe Tabelle Funktionale Sicherheitsdaten - MTTFd: 674 Jahre - Lebensdauer (TM): 20 Jahre - Diagnosedeckungsgrad (DC): 0 % Indikatoren/Bedienelemente - Betriebsanzeige: Grüne LED: dauerhaft an - Power-On, blinkend (4 Hz) - Kurzschluss, blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link-Modus - Funktionsanzeige: Gelbe LED: dauerhaft an - Lichtweg frei, dauerhaft aus - Objekt erkannt, blinkend (8 Hz) - Ende der Kompensation - Bedienelemente: Teach-in-Taste, 5-stufiger Drehschalter zur Auswahl der Betriebsmodi Elektrische Daten - Betriebsspannung: 10 ... 30 V DC, IO-Link-Modus: 18 ... 30 V DC - Welligkeit: max. 10 % - Leerlaufstrom: < 35 mA bei 24 V Versorgungsspannung - Schutzklasse: III Schnittstelle - Schnittstellentyp: IO-Link - IO-Link-Version: 1.1 - Geräteprofil: Identifikation und Diagnose - I&D, Intelligenter Sensor - SSP 2.1 - Prozessdaten: Eingang 8 Bit - Schaltsignal 1 Bit - Stabilitätsalarm 1 Bit - Messwert 6 Bit, Ausgang 2 Bit - Sensorsteuerungsfunktion 1 Bit - Bewertungssteuerungsfunktion 1 Bit - Hersteller-ID: 1 (0x0001) - Geräte-ID: 0x101001 (1052673) - Übertragungsrate: COM2 (38,4 kBit/s) - Minimale Zykluszeit: 2,3 ms - SIO-Modus-Unterstützung: ja - Kompatibler Master-Port-Typ: Klasse A, Klasse B (Verwendung eines 3-poligen Adapters oder 3-poligen Kabels) Ausgang - Schaltart: Die Schaltart des Sensors ist umschaltbar. Die Standardeinstellung ist: C/Q - BK: NPN normalerweise offen / dunkel schaltend, PNP normalerweise geschlossen / hell schaltend, IO-Link /Q - WH: NPN normalerweise geschlossen / hell schaltend, PNP normalerweise offen / dunkel schaltend - Signalausgang: 2 komplementäre Ausgänge, kurzschlussfest, verpolungssicher, überspannungssicher - Schaltspannung: max. 30 V DC - Schaltstrom: max. 100 mA - Spannungsabfall: ≤ 1,5 V DC - Schaltfrequenz: Standardmodus: 500 Hz, hohe Auflösung: 250 Hz - Ansprechzeit: Standardmodus: 1 ms, hohe Auflösung: 2 ms Konformität - Kommunikationsschnittstelle: IEC 61131-9 / IO-Link V1.1.4 - Produktstandard: EN 60947-5-2 Zulassungen und Zertifikate - UL-Zulassung: E87056, cULus Listed, "Class 2" Stromversorgung, Typenbewertung 1 - CCC-Zulassung: Produkte mit max. Betriebsspannung ≤36 V sind nicht zulassungspflichtig und tragen daher keine CCC-Kennzeichnung. Umgebungsbedingungen - Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F), Die zulässige Mindestumgebungstemperatur während des Teach-in beträgt -30 °C. Die zulässige Temperaturänderung nach dem Teach-in beträgt ±20 K. - Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F) Mechanische Daten - Schutzart: IP67 - Anschluss: festes Kabel 2 m - Material: Gehäuse: PC (Polycarbonat); Lichtaustritt: Kunststofffenster - Masse: 132 g - Abmessungen: Höhe: 89 mm; Breite: 25,8 mm; Tiefe: 59,5 mm Marke: Pepperl+Fuchs Modell: OGR4000-R305-2EP-IO Typ: Flächen-Lichtschranke Lichtquelle: LED, rotes, wechselndes Licht Max. Reichweite: 4 m Lichtfeldhöhe: 60 mm IO-Link-Schnittstelle, Version 1.1 2 komplementäre Ausgänge Festes Kabel, 2 m Schutzart: IP67 Betriebsspannung: 10 ... 30 V DC Betriebstemperatur: -40 ... 60 °C Gehäusematerial: Polycarbonat (PC) Abmessungen: 89 x 25,8 x 59,5 mm Gewicht: 132 g
