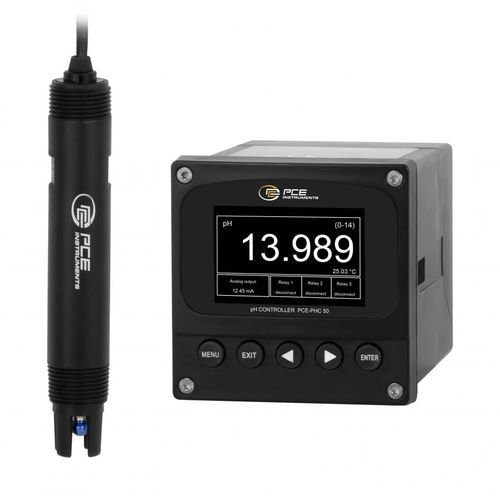

Festinstalliertes pH-Messgerät PCE-PHC 50

WasserProzessmit automatischem Temperaturausgleich

Beschreibung
Der pH-Tester / pH-Messgerät ist ein industrielles Messsystem zur kontinuierlichen Überwachung und Regelung des pH-Werts in Flüssigkeiten. Mit robustem Aufbau und integrierter Temperaturkompensation gewährleistet das Gerät präzise und stabile Messergebnisse auch unter anspruchsvollen Bedingungen. Die Messung erfolgt über eine hochwertige Glaselektrode in Kombination mit einer Referenzelektrode. Messbereich pH 0 bis 14, Auflösung 0,001 pH, Genauigkeit ±0,1 pH. Das System ist mit einem 3-Zoll-TFT-Farbdisplay ausgestattet, das Messwerte, Statusanzeigen und Einstellungen übersichtlich darstellt. Die Bedienung erfolgt über ein Tastenfeld mit Menüführung. Betriebsmodi: Mess-, Kalibrier- und Speicherfunktionen. Kalibrierung ein- oder zweipunktbasiert. Echtzeit-Temperaturkompensation sorgt für genaue Werte bei wechselnden Temperaturen. Zur Integration in industrielle Steuerungssysteme stehen zwei 4 ... 20 mA Analogausgänge, drei Relaisausgänge (SPDT, 250 V AC/30 V DC, max. 5 A) sowie eine RS485-Schnittstelle mit Modbus-RTU zur Verfügung. Mess- und Kalibrierdaten können gespeichert und über das Display abgerufen werden. Gehäuse Schutzart IP55, Sensor Schutzart IP68. Typische Anwendungsbereiche: Wasserqualitätsüberwachung in der Abwasseraufbereitung, Prozesskontrolle in der Industrie, Trinkwasserüberwachung sowie Messung in Oberflächen- und Grundwasser.

Merkmale

• pH-Regler mit integriertem Temperatursensor
• 3 Zoll TFT-Farbdisplay mit 800 x 480 Pixel
• 2 x 4 ... 20 mA Analogausgänge
• 3 Relaisausgänge (SPDT, max. 5 A)
• RS485-Schnittstelle (Modbus RTU)
• Automatische Temperaturkompensation
• Speicherung von Mess- und Kalibrierdaten
• Schutzart IP68 (Sensor), IP55 (Controller)
• einstellbarer Alarm

Spezifikation
pH - Messbereich: 0 ... 14 pH
pH - Auflösung: 0,001 pH
pH - Genauigkeit: ±0,1 pH
Elektrode - Messbereich: 0 ... 14 pH
Elektrode - Temperaturbereich: 0 ... 60 °C
Anwendung: wässrige nicht korrosive Medien
Schaftmaterial: Polypropylen
Material Diaphragma: Glas
Schaftlänge: 20 mm
Schaftdurchmesser: 27 mm
Min. Eintauchtiefe: 20 mm
Kabellänge: 9,5 m
Anschluss: Elektrisch direkt über Klemmleiste, mechanisch über 3/4 Zoll NPT-Gewinde
Abmessungen (Sensor): Länge 160 mm, Durchmesser: 27 mm
Temperatur Sensor - Messbereich: 0 ... 60 °C
Temperatur Sensor - Auflösung: 0,01 °C
Temperatur Sensor - Genauigkeit: ±1 °C
Allgemeine technische Daten - Ausgänge: SPDT Relais 250 VAC / 30 VDC / max. 5 A, 4 ... 20 mA
Ausgänge (Zusatzinformation): 3 x SPDT-Relais, 2 x Analogausgang 4 ... 20 mA (max. Last 500 Ohm)
Display Typ: TFT-Farbdisplay
Displaygröße: 3 Zoll
Displayauflösung: 800x480
Speicherkapazität: 229248 Werte
Speicherintervall von: 1 min.
Speicherintervall bis: 60 min.
Schnittstelle: RS485
Ansprechzeit: 10 s
Alarmmodi: Unterhalb, Oberhalb
Schalttafelausschnitt: 92 x 92 mm
Kalibrierung: Zyklus: etwa 3 Monate (je nach Medium)
Drift: pH-Wert: kleiner ±0,1
Menüsprache: Englisch (GB), Englisch (US)
Schutzklasse (Gerät): IP55
Spannungsversorgung: 85 ... 265 V AC
Steckertyp: Eurostecker
Betriebsbedingungen: -10 ... 60 °C, 10 ... 90 % r. F.
Lagerbedingungen: -20 ... 70 °C, 10 ... 90 % r. F.
Abmessungen (Gerät L x B x T): 98 x 98 x 120 mm
Gewicht: 445 g

Lieferumfang

• 1 x pH-Tester / pH-Messgerät PCE-PHC 50
• 1 x pH-Sensor mit Temperaturkompensation
• 1 x Montageset
• 1 x Bedienungsanleitung

Charakteristika / Technische Spezifikationen

• Modell: PCE-PHC 50
• pH Messbereich: 0–14 pH
• Auflösung pH: 0,001 pH
• Genauigkeit pH: ±0,1 pH
• Temperaturbereich Sensor: 0–60 °C
• Temperaturauflösung: 0,01 °C
• Temperaturgenauigkeit: ±1 °C
• Analogausgänge: 2 x 4–20 mA
• Relaisausgänge: 3 x SPDT (max. 5 A)
• Schnittstelle: RS485 (Modbus RTU)
• Display: 3" TFT, 800 x 480 px
• Speicherkapazität: 229248 Werte
• Schutzart: Controller IP55, Sensor IP68
• Netzversorgung: 85–265 V AC
• Abmessungen Gerät: 98 x 98 x 120 mm
• Gewicht: 445 g
