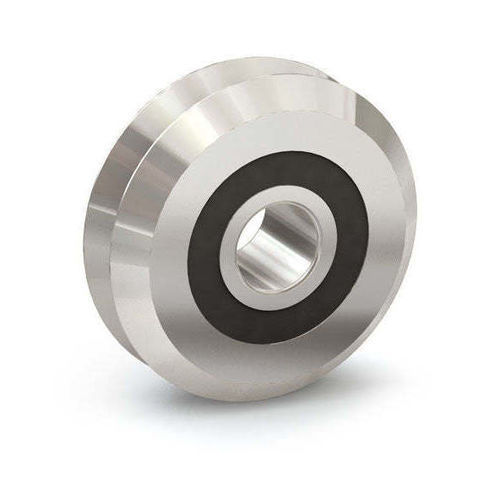

Einteiliges Rad V

EdelstahlglattKugel

Übersicht
V-Rollen sind präzise Nockenrollenlager mit einer V-förmigen Laufbahn, die zum Einsatz auf passenden V-Schienen, 90°-Schienen oder kompatiblen Rundwellenoberflächen ausgelegt sind. Die PBC Linear V-Rollen der V-Guide® Serie verwenden eine Doppelreihen-Schrägkontaktlager-Anordnung zur Aufnahme radialer und axialer Lasten und für gleichmäßige Führungsbewegung. Verfügbare Durchmesser: 20, 30, 45 und 60 mm; verschiedene Material- und Dichtungsvarianten für industrielle Anwendungen verfügbar.

Hauptmerkmale

• Doppelreihen-Schrägkontakt-Design für kombinierte radiale und axiale Belastung
• Außendurchmesser: 20 mm, 30 mm, 45 mm, 60 mm
• Materialoptionen: 52100 Wälzlagerstahl und 440 Edelstahl
• Dichtungsoptionen: geschirmt (shielded), dicht (permanent geschmiert), doppelt abgedichtet (Edelstahl)
• Kompatibel mit konzentrischen und exzentrischen Buchsen aus 303 Edelstahl für feste Positionierung oder Voreinstellungs- / Vorspannungsanpassung
• Geeignet für innere/äußere 90°-Schienen und kompatible Rundwellenoberflächen

Leistung & Kennwerte (laut Produktdaten)

• Radiale Tragfähigkeit bis zu 9.991 N (2.246 lb)
• Axiale Tragfähigkeit bis zu 2.313 N (520 lb)
• Betriebstemperaturbereich: -20 °C bis 80 °C (-4 °F bis 176 °F)
• Maximale Drehzahl: 16.000 rpm
• Linear-Geschwindigkeitsbewertung: bis zu 13,23 m/s

Produktübersicht
Teilenr. | Durchmesser (mm / in.) | Gewicht (g / oz) | Radiallast (N / lb) | Axiallast (N / lb) | Material | Merkmal
VW1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | 52100 Wälzlagerstahl | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | 52100 Wälzlagerstahl | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | 440 Edelstahl | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | 440 Edelstahl | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | 52100 Wälzlagerstahl | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | 52100 Wälzlagerstahl | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | 440 Edelstahl | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | 440 Edelstahl | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | 52100 Wälzlagerstahl | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | 52100 Wälzlagerstahl | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | 440 Edelstahl | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | 440 Edelstahl | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | 52100 Wälzlagerstahl | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | 52100 Wälzlagerstahl | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | 440 Edelstahl | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | 440 Edelstahl | Double Sealed

Materialien & Dichtungsoptionen

• Materialien: 52100 Wälzlagerstahl (gehärtete Laufbahnen) und 440 Edelstahl (korrosionsbeständig)
• Geschirmte Lager: Schutz gegen leichte Verunreinigungen
• Gekapselte Lager: permanente Dichtungen und Schmierung gegen Staub/Feuchtigkeit
• Doppelt abgedichtete Edelstahlvarianten: verbesserter Schutz für raue Umgebungen

Buchsen und Montage

• Kompatible Buchsen: konzentrisch für feste Positionierung, exzentrisch für Vorspannungs-/Spielanpassung
• Buchsenmaterial: 303 Edelstahl; Befestigung in Zoll oder metrisch verfügbar

Anwendungen

• Automatisierung und Robotik
• Fördertechnik und Materialfluss
• Industriemaschinen und Fertigungsausrüstung
• Medizinische und Laborgeräte

Technische Daten

• Verfügbare Durchmesser: 20 mm, 30 mm, 45 mm, 60 mm
• Radiallast bis zu 9.991 N (2.246 lb)
• Axiallast bis zu 2.313 N (520 lb)
• Betriebstemperatur: -20 °C bis 80 °C (-4 °F bis 176 °F)
• Maximale Drehzahl: 16.000 rpm
• Lineargeschwindigkeit: bis zu 13,23 m/s
• Lagerarten: shielded (52100), sealed (52100), stainless sealed (440), double-sealed stainless (440)
• Buchsen: 303 Edelstahl, konzentrisch und exzentrisch (Befestigung Zoll oder metrisch)
• Konstruktion: Doppelreihen-Schrägkontakt-Rollenlager mit V-förmiger Laufbahn
• Kompatible Schienentypen: innere/äußere 90°-Schienen und Rundwellenoberflächen
