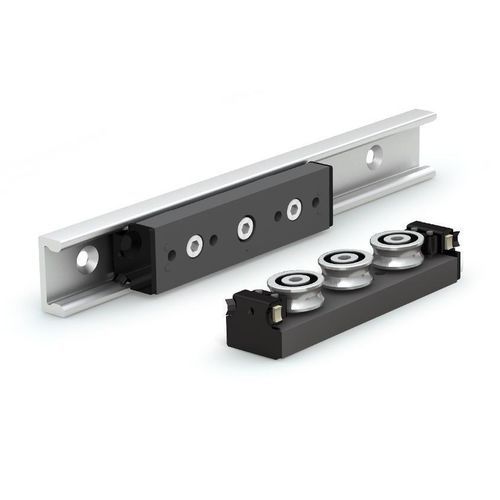

Rollen-Linearführung Rail Plus

28 mm43 mmStahl

Produktübersicht
Die Linearführungssysteme Steel Rail Plus von PBC Linear sind zur Kompensation von Fehlausrichtungen in Parallel-Schienen-Anordnungen konzipiert. Das System kombiniert kaltgezogene, verzinkte Stahlschienen (verfügbar in verschiedenen Breiten und Längen bis 5.000 mm) mit leichten Aluminium-Laufwagen, die konzentrische und exzentrische Kamlager verwenden. Die einstellbare Vorspannung ermöglicht hohe Belastbarkeit, ruhigen Lauf und flexible Montageoptionen.

Wesentliche Funktionselemente

• Schienen: kaltgezogen, verzinkt; kompakte U-Profile für platzsparende Automatisierungs- und Robotik-Installationen; Längen bis 5.000 mm und Beispielbreiten 28 mm und 43 mm.
• Laufwagen: Aluminiumgehäuse mit 3–6 Kamlagerrollen (konzentrisch und exzentrisch) und einstellbarer Vorspannung zur Anpassung von Steifigkeit und Laufeigenschaften.
• Varianten der Laufwagen: führend, schwimmend und drehbar zur Erfüllung unterschiedlicher Ausrichtungs- und Zwangsanforderungen.

Funktionen der Laufwagentypen

• Führender Laufwagen — definiert die Bewegungsbahn und trägt die Hauptlast; Rollenkontakte bieten Zweipunkt-Zwang in axialer und radialer Richtung.
• Schwimmender Laufwagen — erlaubt geringe seitliche Bewegung zur Aufnahme von Schienenabstandsfehlern, während die radiale Bewegung eingeschränkt bleibt.
• Drehbarer Laufwagen — ermöglicht eine begrenzte Winkeleinstellung zur Kompensation nicht paralleler oder nicht koplanarer Schienen.

Schmierung & Schutz vor Verunreinigungen
Die Laufwagen verfügen über einstellbare Vorspannung sowie integrierte ölgetränkte Filzabdichtungen und eine Abstreifklinge für kontinuierliche Selbstschmierung und Schutz vor Fremdkörpern, was den Wartungsaufwand verringert.

Leistungsmerkmale

• Maximale dynamische Kapazität (Kollektion Referenz): 20.520 N.
• Ruhiger Lauf und hohe Belastbarkeit durch Kamlager-Design und einstellbare Vorspannung.
• Montageflexibilität: Schienen mit Senkbohrungsoptionen und Kompatibilität der Laufwagen mit SRP-Serienkomponenten.

Anwendungen
Konzipiert für lineare Führungssysteme mit parallelen Schienen, die automatische Ausrichtung oder Kompensation von Schienenabstands-/Parallelitätsfehlern erfordern — typische Einsatzgebiete sind Automation, Robotik, Materialhandling und schwere Positioniersysteme.

Bestellmöglichkeiten (Kollektionsebene)

• Konfigurationstools stehen zur Verfügung, um Steel Rail Plus Komponenten zu dimensionieren und zu spezifizieren.
• Angebots- und Bestelloptionen sind über die Website-Tools verfügbar (konfigurieren / Angebot anfordern).

Spezifikationen / Technische Daten

• Serie / Modellname: Steel Rail Plus
• Hersteller / Marke: PBC Linear
• Schienenmaterial: kaltgezogenes Stahl, verzinkt
• Schienenlängen: bis zu 5.000 mm (gezeigte Lagerlängen: 250 mm, 500 mm, 1.000 mm; Sonderlängen möglich)
• Schienenbreiten (Beispiele): 28 mm und 43 mm
• Laufwagenmaterial: Aluminiumgehäuse
• Rollentyp: konzentrische und exzentrische Kamlagerrollen; Anordnungen einstellbar
• Anzahl Rollen pro Laufwagen: typischerweise 3 bis 6 je nach Modell
• Laufwagentypen: führend, schwimmend, drehbar
• Einstellbarkeit: einstellbare Vorspannung an den Laufwagen zur Erhöhung der Steifigkeit
• Selbstschmierung: integrierte ölgetränkte Filzabdichtungen und Abstreifklinge
• Maximale dynamische Kapazität (Kollektion Referenz): 20.520 N
• Montage: Senkbohrungsoptionen an den Schienen; kompatible Laufwagen/Schienen-Kombinationen Serie SRP
• Typische Anwendungen: Parallel-Schienen-Systeme, Automation, Robotik, schwere lineare Positionierung mit Bedarf an Fehlanpassungskompensation
