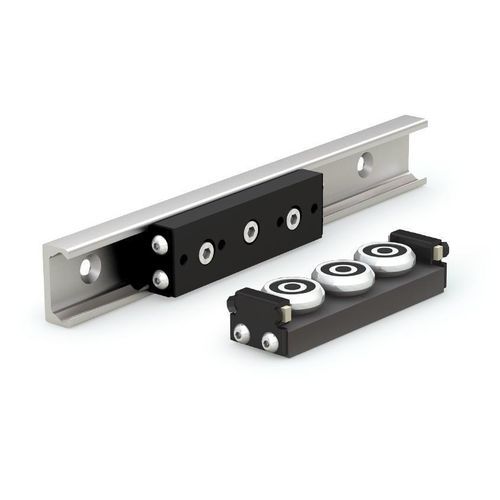

Rollen-Linearführung Rail Standard

35 mm28 mm43 mm

Übersicht
Die Standard-Linearführungen mit Stahlprofil kombinieren U-förmige geschliffene Stahl-Linearführungen mit hochfesten Aluminium-Schlitten, die mit 3–5 Stahl-Nockenrollen (konzentrisch und exzentrisch) bestückt sind. Die Schiene definiert die feste Spur; der Schlitten trägt und führt die bewegte Last. Konzentrische Rollen tragen die Last; exzentrische Rollen ermöglichen die Einstellung zur Beseitigung von Spiel und sorgen für eine gleichmäßige, kontrollierte Bewegung.

Konstruktionsmerkmale

• Hochfeste Aluminium-Schlittenkörper für leichte, steife Unterstützung
• 3–5 Stahl-Nockenrollen pro Schlitten (konzentrisch und exzentrisch für Tragfähigkeit und Spielanpassung)
• U-förmige geschliffene Stahl-Linearführungen für präzise Führung und Wiederholgenauigkeit

Schmierung & Schutz vor Verschmutzung

• Integrierte ölgetränkte Filzabstreifer sorgen für kontinuierliche Schmierung der Laufbahnen
• Abstreifklinge entfernt Partikel und Verunreinigungen zum Schutz der Rollflächen in rauen Umgebungen

Montage & Anpassung

• Schienen mit Senklochbohrung mit flachem Boden erhältlich (flachbodige Löcher für dünnkopf-Schrauben, die bündig oder unter der Oberfläche sitzen)
• Option für versenkten Einbau (gewinkelte Löcher für senkgeschlitzte Schrauben, die vollständig bündig sitzen) über Konfiguration

Leistung & Anwendungen

• Verstellbarer Vorspann zur Erhöhung von Steifigkeit und Stabilität
• Maximale dynamische Tragfähigkeit: 19.650 N
• Niedrige Reibung bei hoher Steifigkeit — geeignet für kompakte, hochgeschwindigkeits Automatisierung, Materialfluss und Robotik
• Schienenlängen bis zu 3.200 mm verfügbar

Technische Daten

• Schlittenmaterial: hochfestes Aluminium
• Rollenmaterial: Stahl-Nockenrollen (konzentrisch und exzentrisch)
• Rollenzahl: 3–5 Rollen pro Schlitten (modellabhängig)
• Schienenprofil: U-förmige geschliffene Stahl-Linearführung
• Maximale dynamische Tragfähigkeit: 19.650 N
• Integrierte Schmierung: ölgetränkte Filzabstreifer
• Schutz vor Verschmutzung: Abstreifklinge
• Montage: Senklochbohrung mit flachem Boden (Standard) oder versenkt (konfigurierbar)
• Maximale Schienenlänge: bis zu 3.200 mm
• Typische Anwendungen: kompakte Hochgeschwindigkeits-Automation, Materialfluss, Robotik
