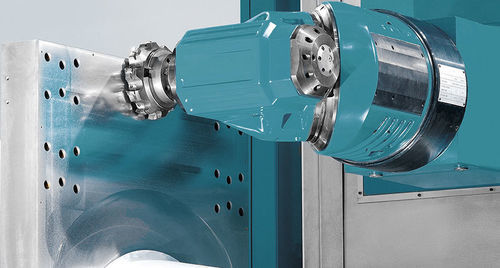

Motorisierter Kopf TS

Übersicht
PAMA Anbauköpfe sind modulare CNC-Köpfe für Fräs-, Bohr- und Drehoperationen an Horizontal- und Vertikalmaschinen. Entwickelt in Brescia, bieten sie ein breites Spektrum an Leistung, Drehmoment und Spindeldrehzahlen für mittel- bis schwerlastige Produktionsumgebungen.

Anbaukopf-Familien und Hauptmerkmale

• TS: automatische Rechtswinkel-Anbauköpfe für Horizontal- und Vertikalmaschinen
  • automatische Achspositionierung: alle 2,5° / 1° / 0,001°
  • Leistung: 20 kW bis 80 kW
  • Drehmoment: 600 Nm bis 6000 Nm
  • Spindeldrehzahl: bis zu 3000 U/min
  • automatischer Werkzeugwechsel
  • automatischer Kopfwechsel
  • externe und durch das Werkzeug geführte Kühlung
• TU: automatische Universal-Anbauköpfe für Horizontal- und Vertikalmaschinen
  • automatische Achspositionierung: alle 2,5° / 1° / 0,001°
  • Leistung: 37 kW bis 50 kW
  • Drehmoment: 1000 Nm bis 1200 Nm
  • Spindeldrehzahl: bis zu 6000 U/min
  • automatischer Werkzeugwechsel
  • automatischer Kopfwechsel
  • externe und durch das Werkzeug geführte Kühlung
• TTL: automatische Universal-Anbauköpfe mit orthogonalen Achsen für Horizontal- und Vertikalmaschinen
  • automatische Achspositionierung: alle 1° / 0,001°
  • Leistung: 30 kW bis 50 kW
  • Drehmoment: 115 Nm bis 2500 Nm
  • Spindeldrehzahl: bis zu 14000 U/min
  • automatischer Werkzeugwechsel
  • automatischer Kopfwechsel
  • externe und durch das Werkzeug geführte Kühlung
• TW: automatische Universal-Anbauköpfe mit kontinuierlichen orthogonalen Achsen für Horizontal- und Vertikalmaschinen
  • automatische Achspositionierung: kontinuierliche Positionierung
  • Leistung: 30 kW bis 50 kW
  • Drehmoment: 115 Nm bis 6000 Nm
  • Spindeldrehzahl: bis zu 14000 U/min
  • automatischer Werkzeugwechsel
  • automatischer Kopfwechsel
  • externe und durch das Werkzeug geführte Kühlung
• PR: Bohrverlängerungs-Köpfe für Horizontal- und Vertikalmaschinen
  • Leistung: 15 kW bis 73 kW
  • Drehmoment: 1000 Nm bis 2000 Nm
  • Spindeldrehzahl: bis zu 6000 U/min
  • maximale Verlängerungslänge: 1800 mm
  • automatischer Werkzeugwechsel
  • automatischer CNC-Kopfwechsel
  • externe und durch das Werkzeug geführte Kühlung
• Maßgeschneiderte CNC-Köpfe: PAMA-Techniker entwerfen kundenspezifische Anbauköpfe nach spezifischen Produktionsanforderungen

Integration mit anderen CNC-Köpfen

• Aufsatzköpfe (Facing heads)
• elektronische Spindeln
• 5-Achs-Köpfe
• Winkelköpfe
• Mehrspindelköpfe

Anwendungen
Geeignet für Fräs-, Bohr- und Drehoperationen an Horizontal- und Vertikal-Bearbeitungszentren sowie Drehmaschinen. Ideal für Serienfertigung, komplexe Teilebearbeitung und integrierte Mehrkopf-Konfigurationen.

Technische Spezifikationen

• Automatische Achspositionierung: alle 2,5° / 1° / 0,001° oder kontinuierlich (familienabhängig)
• Leistungsbereich: 15 kW bis 80 kW (familienabhängig)
• Drehmomentbereich: 115 Nm bis 6000 Nm (familienabhängig)
• Spindeldrehzahl: bis zu 14000 U/min (familienabhängig); einige Familien auf 3000 U/min oder 6000 U/min begrenzt
• Automatischer Werkzeugwechsel: verfügbar
• Automatischer Kopfwechsel: verfügbar (inkl. CNC-Kopfwechsel für einige Familien)
• Kühlung: externe und durch das Werkzeug geführte Optionen
• Maximale Bohrverlängerung (PR): bis 1800 mm
• Verfügbare Kopfarten: Rechtswinkel-, Universal-, orthogonale Achsen-, kontinuierliche Achsen-, Bohrverlängerungen-, radial/axiales Dreh-, kundenspezifische Ausführungen
