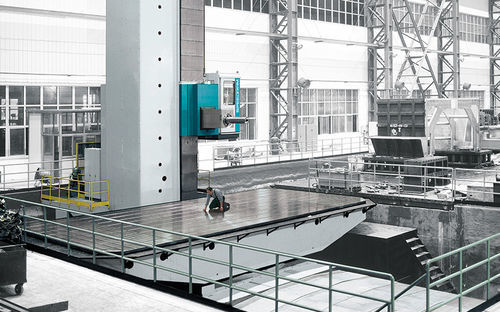

Horizontaler Drehtisch T seriesvertikalkippbarfür Dreharbeiten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Konfigurierung
- horizontal, vertikal, kippbar
- Anwendung
- zum Fräsen, zur Materialbearbeitung, für Dreharbeiten
- Weitere Eigenschaften
- CNC, großformatig, für Intensiveinsatz, für Schwerlast, linear, mit Linearbewegung, hohe Kapazität
- Durchmesser
Min: 1.000 mm
(39 in)Max: 8.000 mm
(315 in)
Beschreibung
Übersicht
TH — PAMA rotierende translative Frästische für horizontale Maschinen
tr — PAMA rotierende translative Frästische für horizontale Maschinen
trt — PAMA rotierende translative Fräs-/Drehtische für horizontale und vertikale Maschinen
trv — PAMA translative Frästische für horizontale und vertikale Maschinen
THH / TTH — PAMA rotierende translative Fräs- und Drehtische für horizontale und vertikale Maschinen
tht — PAMA kippbare Frästische für horizontale Maschinen
Zusätzliche technische Hinweise
Technische Daten
- PAMA bietet eine umfassende Palette an Fräs- und Dreh-/Schwenktischen für schweres Zerspanen, entwickelt und konstruiert bei PAMA in Rovereto.
- Spezielle kippbare Tischfamilien wurden intern für die Windenergiebranche und andere schwere Anwendungen entwickelt.
TH — PAMA rotierende translative Frästische für horizontale Maschinen
- Hydrostatische Vorspannführungen auf der Linearachse
- Hydrostatisch vorgespanntes Drehtischlager auf der Rotationsachse
- Kapazität: 50 t bis 600 t
- Plattengrößen: von 2.000 × 2.000 mm bis 8.000 × 12.000 mm
- Linearhub: von 1.500 mm bis 8.000 mm
tr — PAMA rotierende translative Frästische für horizontale Maschinen
- Rollenführungen auf der Linearachse
- Hydrostatisch vorgespanntes Drehtischlager auf der Rotationsachse
- Kapazität: 3 t bis 50 t
- CNC-Plattengrößen: von 1.000 × 1.000 mm bis 3.000 × 3.000 mm
- Linearhub: von 1.500 mm bis 5.000 mm
trt — PAMA rotierende translative Fräs-/Drehtische für horizontale und vertikale Maschinen
- Rollenführungen auf der Linearachse
- Hydrostatisches Lager + Lagergehäuse für die Rotationsachse
- Kapazität: 4 t bis 15 t
- CNC-Tischdrehzahl: 160 rpm bis 350 rpm
- CNC-Plattengrößen: von 1.250 mm bis 2.500 mm
- Linearhub: von 2.000 mm bis 4.600 mm
- Die Lagerung der Rotationsachse verwendet ein Hybridsystem, das ein axial/radiales Lager und ein hydrostatisches Lager kombiniert (PAMA-Patent)
trv — PAMA translative Frästische für horizontale und vertikale Maschinen
- Rollenführungen auf der Linearachse
- Kapazität: 15 t bis 30 t
- CNC-Plattengrößen: von 1.500 × 5.000 mm bis 2.500 × 10.000 mm
- Linearhub: von 5.000 mm bis 11.000 mm
THH / TTH — PAMA rotierende translative Fräs- und Drehtische für horizontale und vertikale Maschinen
- Hydrostatische Vorspannführungen auf der Linearachse
- Hydrostatisch vorgespanntes Drehtischlager
- Kapazität: 30 t bis 300 t
- CNC-Tischdrehzahl: 45 rpm bis 120 rpm
- CNC-Plattengrößen: von 3.000 mm bis 8.000 mm
tht — PAMA kippbare Frästische für horizontale Maschinen
- Hydrostatische Vorspannführungen auf der Linearachse
- Hydrostatisch vorgespanntes Drehtischlager
- Maximale Neigung: 10°
- Kapazität: bis zu 120 t
- Plattengrößen: bis 5.000 × 5.000 mm
Zusätzliche technische Hinweise
- Die Wahl der Baureihe richtet sich nach Kapazität und Anwendung: Einige Familien verwenden Rollenführungen, andere hydrostatisch vorgespannte Führungen.
- Plattengrößen und Linearhub-Bereiche decken kleine CNC-Tische bis sehr große Platten für Schwerbearbeitung ab.
Technische Daten
- Führungstypen: hydrostatisch vorgespannte Führungen oder Rollenführungen (serienabhängig)
- Lagertyp Rotationsachse: hydrostatisch vorgespannter Drehtisch oder hydrostatisches Lager + Gehäuse (hybrides axial/radial + hydrostatisch für einige Drehtische, PAMA-Patent)
- Kapazitätsbereiche: 3 t bis 600 t (Teilbereiche: 3–50 t, 4–15 t, 15–30 t, 30–300 t, 50–600 t)
- Plattengrößen: 1.000 × 1.000 mm bis 8.000 × 12.000 mm (serieabhängige Bereiche)
- Linearhub-Bereiche: 1.500 mm bis 11.000 mm (serieabhängige Bereiche)
- CNC-Tischdrehzahlen: 45 rpm bis 350 rpm je nach Serie
- Maximale Neigung: bis zu 10° für kippbare Tische
