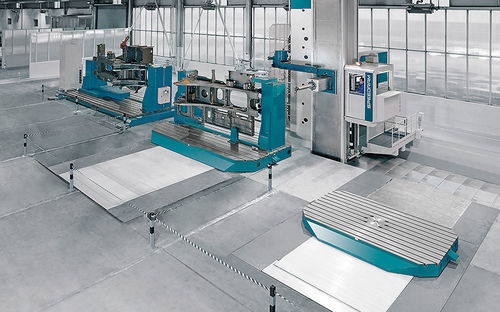

CNC-Bohrwerk SPEEDRAM HP series

horizontalbodenstehendfür große Werkstücke

Übersicht
Die PAMA Speedram HP Bohr‑ und Fräsmaschinen vereinen hohe Dämpfung, hohe Steifigkeit und hohe Spindeldrehzahlen mit thermischer Kompensation, um bei der Bearbeitung mittelgroßer und großer Bauteile in horizontaler Ausführung präzise Ergebnisse zu liefern.

Typ
Horizontale Bohr‑ und Fräsmaschine, Bodentyp.

Konstruktionsmerkmale
Die PAMA Speedram HP verfügen über vorgespannten hydrostatische Führungen auf den Achsen X und Y, um Steifigkeit und Schwingungsdämpfung zu maximieren. Der Ram wird innerhalb des Getriebekopfes durch hydrostatische Lager geführt und ist mit einer Bohrstange mit Direct Drive‑Antrieb ausgestattet. Sowohl Ram als auch Bohrstange besitzen Rückführsysteme zur Kompensation thermischer Längenänderungen und gewährleisten so Präzision und lokale Schwingungsdämpfung.

Individuelle Anpassung und Konfiguration

• Große Auswahl an Standard‑ oder kundenspezifischen Aufsatzköpfen
• Verschiedene Fräs‑ oder Drehmaschinentische
• Vielfältige Werkzeugmagazine sowie Magazine für Werkzeuge und Aufsatzköpfe

Steuerungssysteme
Die Baureihe kann mit CNC‑Steuerungen von Siemens, Heidenhain oder Fanuc ausgestattet werden.

Technische Daten (Zusammenfassung)
Die PAMA Speedram HP Modelle bieten Y‑Verfahrwege bis zu 10.000 mm, Ram‑Verfahrwege zwischen 1.200 mm und 2.500 mm sowie Bohrstangendurchmesser von 120 mm bis 180 mm.

Arbeitsbereich (mm)
X‑Achse Hub (Säule): 5000 ; +N x 1000
Y‑Achse Hub (Getriebekopf): 2000 - 10000
Z‑Achse Hub (Ram): 1200 - 2500
W‑Achse Hub (Bohrspindel): 600 - 1000
Z+W Achsen Hub: 1800 - 3500

Getriebekopf - Ram
Ram‑Querschnitt: 430x430 - 600x600
Bohrspindel‑Durchmesser: 120 - 180
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 108 kW
Spindeldrehmoment (S1): 1175 - 3900 Nm
Spindeldrehzahl: 3000 - 5000 rpm

Merkmale der Linearachsen
Vorsatzgeschwindigkeit Achsen X, Y, Z, W: bis zu 30000 mm/min

Technische Spezifikationen

• Maschinentyp: Horizontale Bohr‑ und Fräsmaschine Bodentyp
• Hydrostatische Führungen: Vorgepannt auf X‑ und Y‑Achsen
• Ram‑Führung: Hydrostatische Lager im Getriebekopf
• Bohrstangenantrieb: Direct Drive
• Thermische Kompensation: Rückführsysteme am Ram und an der Bohrstange
• Y‑Verfahrwege: bis zu 10 m
• Ram‑Verfahrwege (Z): 1200 - 2500 mm
• Bohrstangendurchmesser: 120 - 180 mm
• X‑Achse Hub (Säule): 5000 mm (modular +N x 1000)
• Y‑Achse Hub (Getriebekopf): 2000 - 10000 mm
• W‑Achse Hub (Bohrspindel): 600 - 1000 mm
• Z+W kombinierter Hub: 1800 - 3500 mm
• Ram Querschnitt Optionen: 430x430 mm - 600x600 mm
• Spindelleistung (S1): 66 - 108 kW
• Spindeldrehmoment (S1): 1175 - 3900 Nm
• Spindeldrehzahl: 3000 - 5000 rpm
• Schnellverfahr (X,Y,Z,W): bis zu 30000 mm/min
• CNC Optionen: Siemens, Heidenhain, Fanuc
