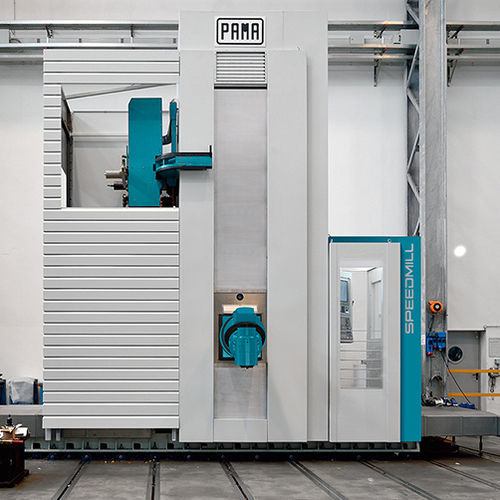

CNC-Bohrwerk SPEEDMILL B series

horizontalSäulen4-Achs

Übersicht
Die PAMA Speedmill B Bohr- und Fräsmaschinen vereinen hohe Dämpfung, dynamische Achsleistung und hohe Spindeldrehzahlen mit präziser Bearbeitungsfähigkeit für mittelgroße und große Bauteile, bei denen horizontales Bearbeiten bevorzugt wird.

Konstruktion und Aufbau
Die Speedmill B verfügt über eine thermo-symmetrische Säule mit zentral angeordneter Kopfbank zur Maximierung der geometrischen Stabilität. Rollenführungen an den Achsen X und Y optimieren die Achsdynamik. Der Ram wird im Kopfstück von hydrostatischen Lagern geführt und ist mit einer Bohreinheit mit Direct Drive ausgestattet. Sowohl der Ram als auch die Bohreinheit verfügen über Rückführungssysteme zur Kompensation thermischer Längenänderungen, was Genauigkeit, Steifigkeit und lokale Schwingungsdämpfung sicherstellt.

Thermische Kontrolle, Schmierung und Kinematik
CNC-Aufsatzköpfe werden thermisch durch Flüssigkeitsrückführung bei kontrollierter Temperatur stabilisiert. Zur Erzielung hoher Geschwindigkeiten, Präzision und Verschleißfestigkeit der kinematischen Einheiten erfolgt die Schmierung über Luft-Öl- oder klimatisierte Ölumlaufsysteme.

Anpassung und Steuerung

• Große Auswahl an Fräs- oder Drehtischen
• Große Auswahl an Werkzeugmagazinen sowie Magazinen für Werkzeuge und Aufsatzzentren

Aus CNC-Sicht kann die Baureihe mit Siemens-, Heidenhain- oder Fanuc-Steuerungen ausgestattet werden.

Technische Informationen (Zusammenfassung)
Die PAMA Speedmill B Reihe bietet Y-Achsen-Verfahren bis zu 5000 mm, Ram-Verfahren von 1200 bis 2000 mm und Bohrspindeldurchmesser von 120 bis 160 mm.

Arbeitsbereich (Tabelle)
X-Achsenhub (Säule): 5000 mm; +N x 1000
Y-Achsenhub (Spindelkopf): 2000 - 5000 mm
Z-Achsenhub (Ram): 1200 - 2000 mm
W-Achsenhub (Bohrspindel): 600 - 1000 mm
Z+W Achsenhub: 1800 - 3000 mm

SPINDELKOPF - RAM (Tabelle)
Ram-Querschnitt: 430x430 - 500x500 mm
Bohrspindeldurchmesser: 120 - 160 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 82 kW
Spindeldrehmoment (S1): 1175 - 2494 Nm
Spindeldrehzahl: 4000 - 5000 rpm

EIGENSCHAFTEN DER LINEARACHSEN (Tabelle)
Schnellfahrgeschwindigkeit Achsen X, Y, Z, W: bis zu 35000 mm/min

Hinweise
Die Maschinenstrukturen werden mittels Finite-Elemente-Analyse entwickelt, um Masse zu optimieren und hohe statische sowie dynamische Steifigkeit und Thermo-Symmetrie zu gewährleisten. Der Ram wird von hydrostatischen Lagern geführt und die Maschine ist mit fortschrittlichen thermischen Kompensationssystemen zur Sicherung der Präzision ausgestattet.
