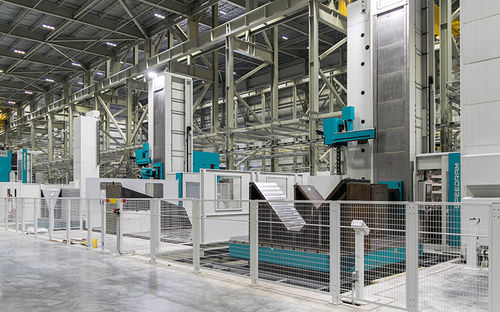

CNC-Bohrwerk SPEEDRAM series

horizontalbodenstehend4-Achs

Produktübersicht
Die SPEEDRAM Bohr- und Fräsmaschinen vereinen hydrostatische Dämpfung, hohe Steifigkeit und großes Spindeldrehmoment, um Präzision bei mittelgroßen und großen Bauteilen zu gewährleisten, wenn horizontale Bearbeitung bevorzugt wird.

Konstruktion und Merkmale
Vorspannung von hydrostatischen Führungen an den Achsen X und Y hebt Steifigkeit und Vibrationsdämpfung. Der Ram läuft innerhalb des Kopfstocks auf hydrostatischen Lagern und trägt eine mechanisch angetriebene Bohrstange. Sowohl Ram als auch Bohrstange verfügen über Rückführungssysteme zur Kompensation thermischer Längenänderungen und gewährleisten so Präzision und lokale Vibrationsdämpfung.

Konstruktion und Anpassung
Die Strukturen wurden mittels Finite-Elemente-Analyse optimiert, um statische und dynamische Steifigkeit sowie thermische Symmetrie sicherzustellen. SPEEDRAM kann konfiguriert werden mit:

• einer Vielzahl von standardisierten oder kundenspezifischen CNC-Aggregaten
• verschiedenen Fräs- oder Drehtischen
• einem breiten Sortiment an Werkzeugmagazinen sowie Magazinen für Werkzeuge und CNC-Aggregate

Steuerungen
Als CNC-Steuerungen stehen Siemens, Heidenhain oder Fanuc zur Auswahl.

Technische Informationen
Die SPEEDRAM-Baureihe bietet Y-Achsen-Verfahrwege bis zu 10 m, Ram-Verfahrwege zwischen 1200 mm und 2000 mm sowie Bohrstangen von 130 mm bis 300 mm.

Arbeitsbereich (Werte)
X-Achsenhub (Säule): 5000
+N X 1000
Y-Achsenhub (Kopf): 2000 - 10000
Z-Achsenhub (Ram): 1200 - 2000
W-Achsenhub (Bohrspindel): 800 - 1600
Kombinierter Z+W-Hub: 2000 - 3600

Kopf - Ram
Ram-Querschnitt: 430x430 - 600x600
Durchmesser Bohrspindel: 130 - 300 mm
Spindelübersetzung: 2/3 Gänge
Spindel-Leistung (S1): 41 - 138 kW
Spindel-Drehmoment (S1): 1389 - 18551 Nm
Spindeldrehzahl: 1500 - 4000 U/min

Eigenschaften der Linearbewegungen
Schnellfahrten Achsen X, Y, Z, W: bis zu 30000 mm/min

Technische Daten

• Modellname: SPEEDRAM
• Maschinentyp: Bodenstehende horizontale Bohr- und Fräsmaschine
• Hauptmerkmale: hydrostatische Führungen auf X- und Y-Achsen; Ram geführt durch hydrostatische Lager; Bohrstange mit mechanischer Übertragung; Rückführung zur Kompensation thermischer Längenänderungen am Ram und an der Bohrstange
• Y-Achsen-Verfahrweg: bis zu 10 m
• Ram-Verfahrweg (Z): 1200 - 2000 mm
• Durchmesser Bohrstange: 130 - 300 mm
• X-Achsen-Hub (Säule): 5000 mm (optionale Zuwächse: +N x 1000)
• Y-Achsen-Hub (Kopf): 2000 - 10000 mm
• Kombinierter Z+W-Hub: 2000 - 3600 mm
• Spindel-Leistung (S1): 41 - 138 kW
• Spindel-Drehmoment (S1): 1389 - 18551 Nm
• Spindeldrehzahl: 1500 - 4000 U/min
• Schnellfahrt (X,Y,Z,W): bis zu 30000 mm/min
• Spindelübersetzung: 2/3 Gänge
