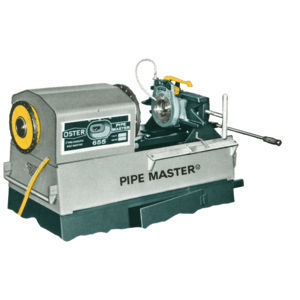

Automatische Rohrgewindeschneidmaschine Oster 654

Produktübersicht
Die Oster Pipe Master Modelle 654 und 655 sind portable Industrie-Maschinen zum Schneiden von Gewinden an Rohren und Bolzen für Werkstätten und Instandhaltung. Flache Führungen auf einer aus Stahl gefertigten Grundplatte und ein wartungsfreundliches Design sorgen für gleichbleibende Gewindequalität und einfachen Servicezugang.

Gewinde-Kapazitäten
Bolzenkapazität: 1/4 in bis 2 in
Rohrkapazität: 1/8 in bis 2 in

Allgemeine Spezifikationen
Höhe: 17.25 in (654 und 655)
Länge: 39.5 in (654 und 655)
Breite: 17.5 in (654 und 655)
Nettogewicht: 654 = 265 lbs; 655 = 260 lbs
Versandgewicht: 654 = 305 lbs; 655 = 300 lbs

Oster 655 mit Slide-In Werkzeugen
Das Modell 655 nimmt Slide-In Werkzeuge auf, die schnelle Umrüstungen und zuverlässige Gewindebildung bei Dauereinsatz ermöglichen. Slide-In Werkzeuge vereinfachen Ausrichtung und Austausch.

'Roll-Over' Kopfstock
Der exklusive 'Roll-Over' Kopfstock (Standard) erlaubt schnellen Zugang zu Motor, Kohlen und Schaltkasten. Durch Entfernen eines Stifts kann der Kopfstock zur Wartung nach hinten geschwenkt werden.

654 – ausgestattet mit Swing-Over Werkzeugen
Die 654 ist mit Quad II Swing-Over Werkzeugen ausgestattet, die ein automatisches Öffnungssystem bieten, das die korrekte NPT-Gewindelänge sicherstellt und eine Durchkopf-Ölung ermöglicht.

Merkmale der 654/655 Gewindemaschinen

• Flache Führungen
• Gefertigte Stahlkonstruktion
• Patentierte Backen-Einsätze für den Spannfutter
• 'See-thru' Schneidgerät am 654 zur Anzeige der Schnittstelle
• Durchkopf-Kühl-/Ölsystem am 654
• Automatisch oder manuell öffnender Gewindekopf
• Optionaler Aufsatz zum 'Aufbrechen' von Armaturen

Mitgeliefertes Standardzubehör

• Motor: Einphasen-Universal, reversibel, stufenlos regelbar — anzugeben 120 oder 240 V AC, 1 Phase 50–60 Hz; Nennleistung 1/2 HP (entwickelt bis zu 2 HP). Spindeldrehzahlen (Leerlauf): Standard 38 RPM; optional 60 RPM.
• Schalter: Schwere Umschaltvorrichtung; Sicherheitspedalschalter enthalten (Maschine läuft nur bei betätigtem Pedal).
• Gewindekopf: ein Quad II Schnellöffnungs-Typ — Kapazität 1/8 in bis 2 in Rohre.
• Gewindeschneider (Dies): zwei Sätze HSS-Rohrgewindeschneider (rechts); ein Satz (1/2 in und 3/4 in), ein Satz (1 in bis 2 in).
• Reibahle: abnehmbar, Messer- bzw. Klingentyp.
• Schneider: Rollen-Typ, selbstzentrierend (Klingen-Typ für 655 verfügbar).
• Vorderer Spannfutter: schnelles, positives Greifen in beiden Drehrichtungen; mit austauschbaren Backeneinsätzen.
• Hinteres Zentrierfutter: drehbar; Schneckenantrieb betätigt drei Führungen gleichzeitig.
• Ölpumpe: reversible Zahnradflügelpumpe mit Sicherheitsventil.
• Gewinde-Schneidöl: Oster 'OSTO' dunkles Gewindeöl — zwei Gallonen geliefert.

Technische Daten

• Modell/Serie: Oster 654/655
• Gewinde-Kapazitäten: Bolzen 1/4 in bis 2 in; Rohr 1/8 in bis 2 in
• Abmessungen (L x B x H): 39.5 in x 17.5 in x 17.25 in (beide Modelle)
• Nettogewicht: 654 = 265 lbs; 655 = 260 lbs
• Versandgewicht: 654 = 305 lbs; 655 = 300 lbs
• Motor: Einphasen-Universal, reversibel, stufenlos regelbar; anzugeben 120 oder 240 V AC, 1 Phase 50–60 Hz; Nennleistung 1/2 HP (entwickelt bis zu 2 HP)
• Spindeldrehzahlen (Leerlauf): Standard 38 RPM; optional 60 RPM
• Gewindekopf: Quad II Schnellöffnung, Kapazität 1/8 in bis 2 in Rohre
• Mitgelieferte Gewindeschneider: zwei Sätze HSS-Rohrgewindeschneider (rechts)
• Schneider: Rollen-Typ, selbstzentrierend (Klingentyp auf 655 verfügbar)
• Reibahle: abnehmbar, Klingentyp
• Spannfutter: vorderes Schnellspannfutter mit austauschbaren Einsätzen; hinteres drehendes Zentrierfutter
• Ölpumpe: reversible Zahnradflügelpumpe mit Sicherheitsventil
• Gewindeöl: Oster 'OSTO' (2 Gallonen geliefert)
